スキャンプロブ顕微鏡メジングを用いたンシチュsemナノメカニクス
力フィ，ドバックに基づくサンプル表面の地形画像化
bob电竞安全吗布鲁克の業界をリ，ドするヒシトロン®走査プロ，ブ顕微鏡(spm)は，ヒシトロンpi 89 semピコンダンタを用いた▪▪ンシトゥ走査電子顕微鏡(sem)▪▪に対応しています。トランスデューサを用いた閉ループ制御でピエゾ作動式スキャン段階を利用することにより,ナノスケールの精度でサンプルに対して迅速にラスター化することができます。これにより，フォ，スフィ，ドバックに基づくサンプル表面の地形画像化が可能になります。
(一)バルク金属ガラス上のイン・シンチナノインデンテーションのSEM画像。(b) in-in-situナノインデンテーションのSPM画的像。そして(c)インデント全体のプロフィールは,杭打ちボリュームとスリップバンドによって形成されたステップを定量化することができる。

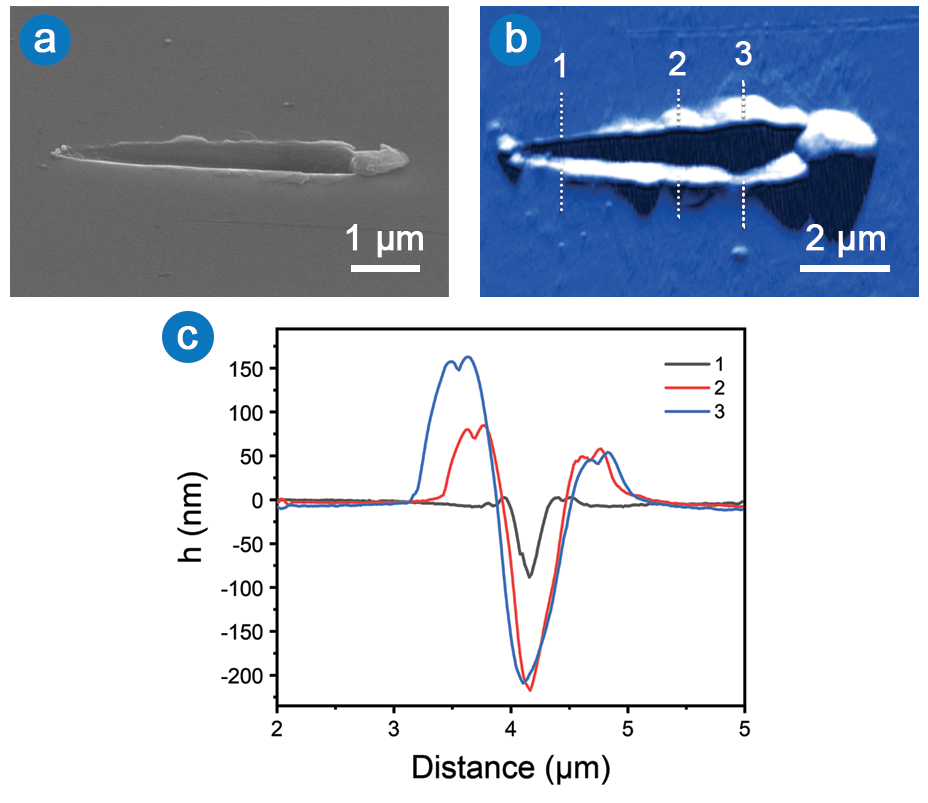

(一)バルク金属ガラス上のインシチュスクラッチのSEM画像。(b)イン・ザ・イン・ザ・シン・マイクロスクラッチのSPM画像そして(c)スクラッチ全体のプロフィールは,杭打ちボリュームとスリップバンドによって形成されるステップを定量化することができる。
表面の特徴はSEMで二次電子イメージングで高解像度で見ることができるにもかかわらず,定量的地形データを得ることは困難です。SPMは,同じプローブを使用して,インデントテストの実行に使用されるサンプルサーフェスをイメージすることで,この問題に対処できます。これにより,サンプルフィーチャの正確な高さ情報と,サーフェスの粗さなどの関連パラメータが提供されます。この機能は,ナノインデントやスクラッチトラックからの積み上げやシンクインの測定など,テスト後の変形を分析する場合にも特に役立ちます。
