数据表示选项-后处理
分析师经常面临的挑战是，如何以一种容易评估感兴趣的材料属性的方式呈现数据。EBSD的ESPRIT软件套件提供了大量的数据表示工具来满足这一需求。
子集的选择
ESPRIT为分析人员提供了使用不同标准创建数据子集的选项，从而可以专注于特定的特性。子集选择可以应用于本页所述的许多数据和演示选项:地图、直方图、极点图和阶段列表。子集可以使用多种运算来处理，其中包括并、减、交和展开。也可以使用口罩。

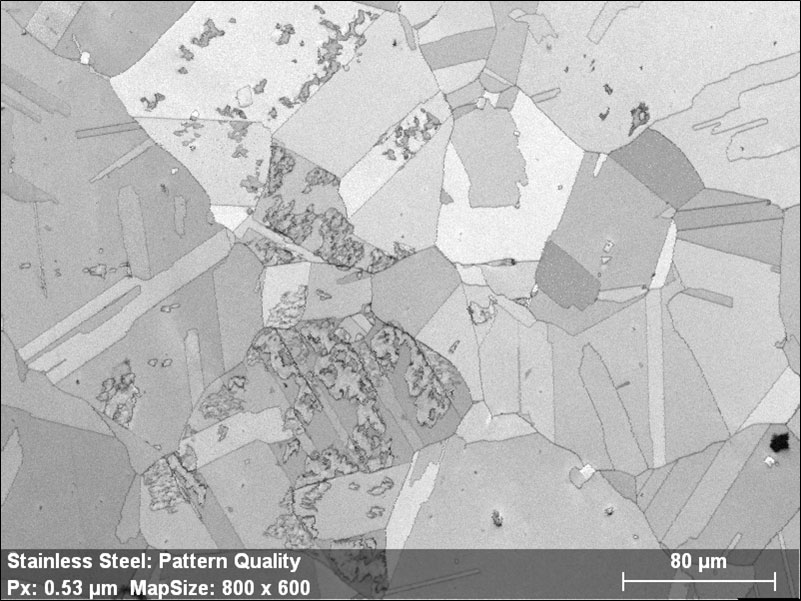

图案质量图
这是判断测量质量的重要工具。图案质量受采集参数、样品性质的影响;例如相，边界，晶格应变以及样品制备。图案质量，菊地图案的清晰度，在地图的每个点是亮度编码，以产生一个灰度图像。这些图像可以作为与其他类型地图叠加的基础，因为它们显示了像晶界这样的微观结构特征。
相图
所有确定的阶段都显示在一个颜色编码的阶段分布图中。

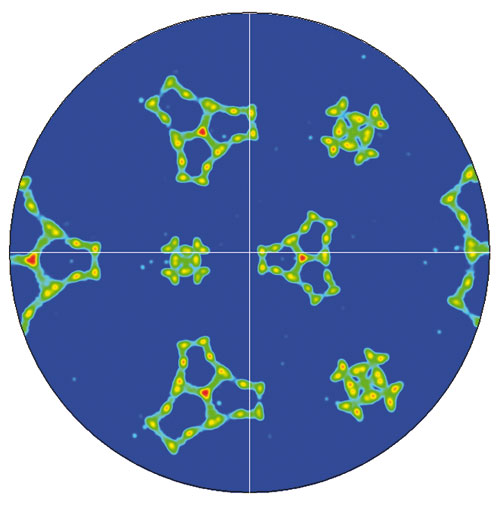

极的数据
极图是最常用的方位数据表示工具之一。它们显示了考虑所有方向测量的所选极{hkl}的分布。极点图提供了纹理强度的重要信息，也提供了纹理成分占主导地位的信息。ESPRIT为EBSD生成极图形及其相应的衍射球(以3D方式观看)在高分辨率和前所未有的速度。

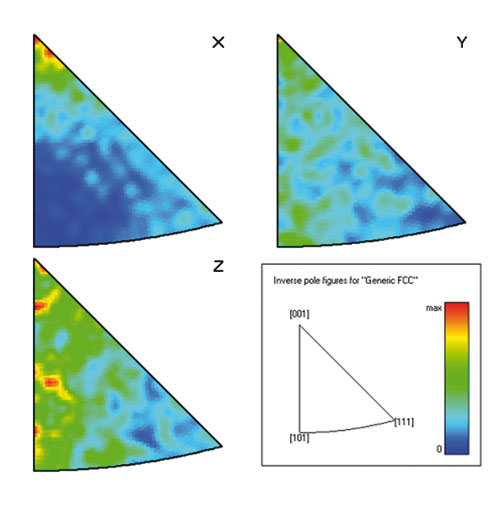

逆极图(IPF)
虽然极点图显示晶体方向与阶段坐标系的参考，ipf描述一个选定的阶段系统轴作为晶体学矢量。由于存在许多对称等效向量，ipf被简化为特定于对称的子空间(如右图所示)。

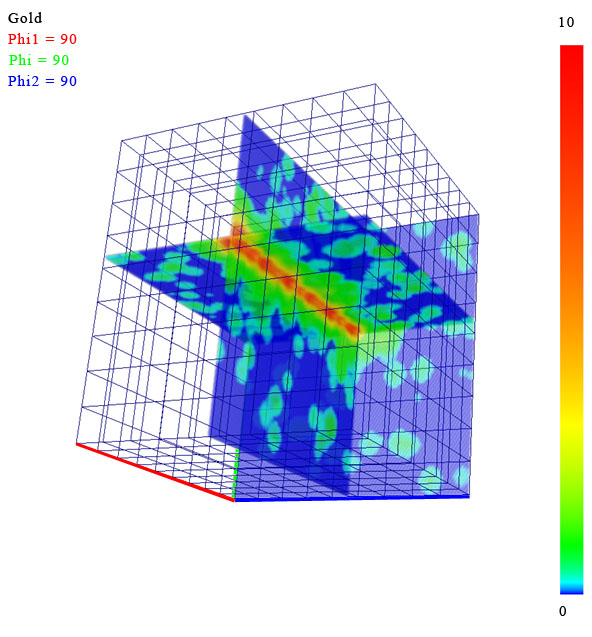

方向分布函数
2D切割和3D可视化的ODF空间，使用现代的Open-GL技术快速和交互式显示。

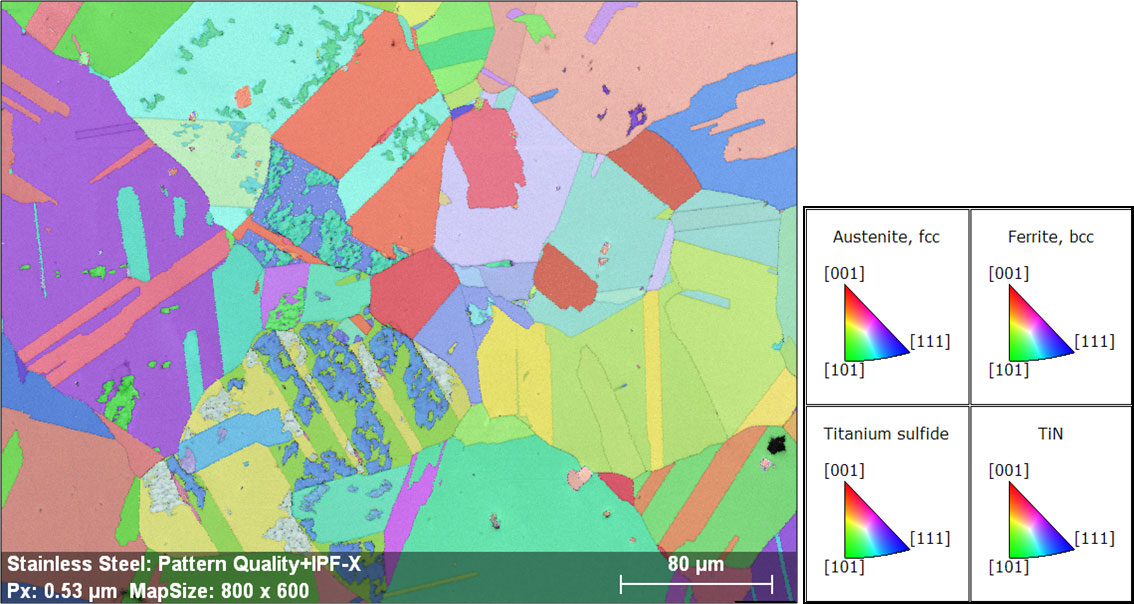

IPF地图
IPF图将局部检测到的取向与单个参考方向的晶体学描述结合起来。颜色编码按缩小后的IPF尺寸进行缩放。
欧拉图
欧拉图以RGB编码的欧拉角为基础，在每个点显示检测到的方向。
纹理分析
支持使用取向偏差和尺寸标准检测晶粒，如果需要，可以忽略∑3边界。可以分析晶粒的形状、大小和主轴倾角(在拉长晶粒的情况下)。检测到的颗粒图可以用随机颜色的颗粒生成。

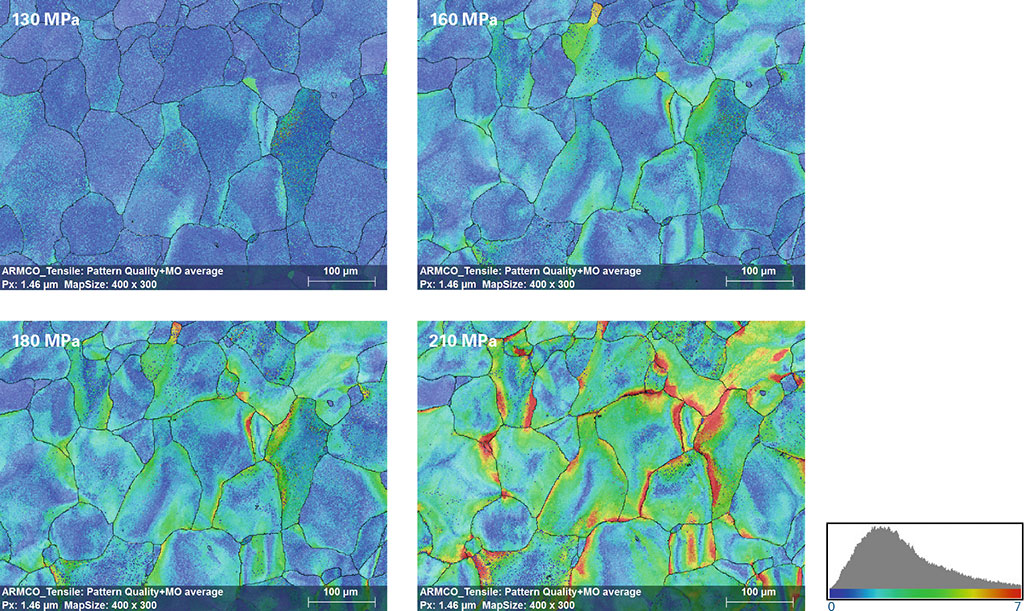

还包括错误定向分布分析功能。可以计算出沿直线的定向错误轮廓以及定向错误分布直方图。取向错误图可以显示为颗粒平均取向错误图、核平均取向错误图和参考取向错误图。
结构组件
用于EBSD的ESPRIT支持纹理组件映射的生成，允许使用彩虹调色板从“理想”方向定义纹理组件和它们的扩展。此特性还可用于创建子集。
