数据演示选项 - 后处理

灵活的测量结果可视化

分析师经常面临如何以容易评估感兴趣的材料特性的方式呈现数据的挑战。ESPRIT软件套件用于EBSD提供了大量数据表示工具来满足需要的。

ESPRIT为分析师提供了使用不同标准创建数据子集的选项，允许专注于特定功能。子集选择可以应用于此页面上描述的许多数据和演示选项：地图，直方图，极值图和阶段列表。可以使用多个操作，包括联盟，减法，交叉口和扩展来处理子集。也可以使用面具。

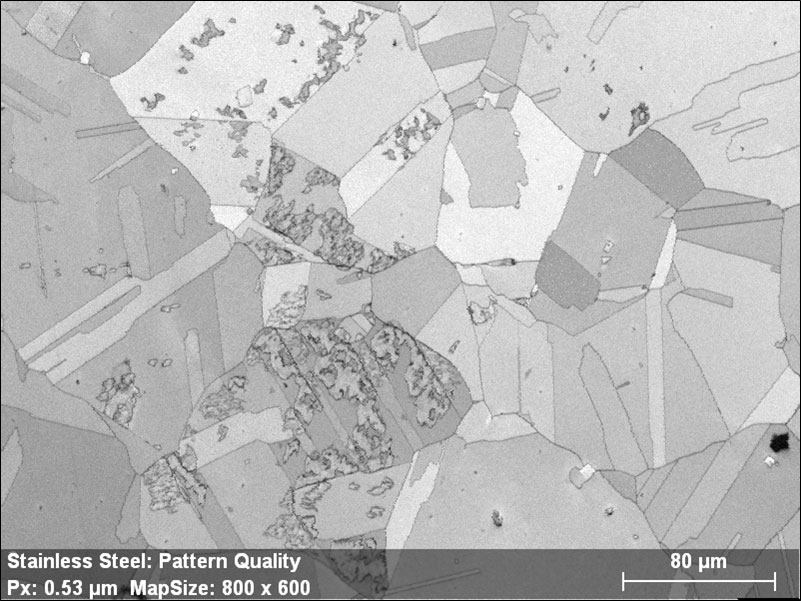

不锈钢图案质量图

这是判断测量质量的重要工具。模式质量受收集参数的影响，样本性质;例如，相阶段，边界，晶格菌株以及样品制备。图案质量，kikuchi模式的清晰度，在地图的每个点处是亮度，编码以产生灰度图像。这些图像可用作覆盖其他类型的地图的基础，因为它们示出了像晶界等微观结构的特征。

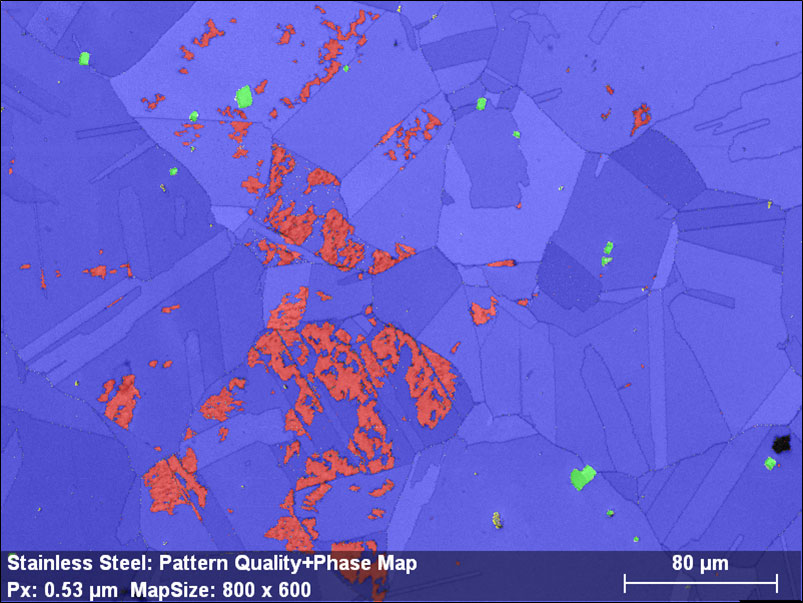

不锈钢，图案质量覆盖相位图：铁氧体（红色），奥氏体（蓝色），氮化钛（绿色），硫化钛（黄色）

所有已识别的阶段都显示在颜色编码相位分布图中。

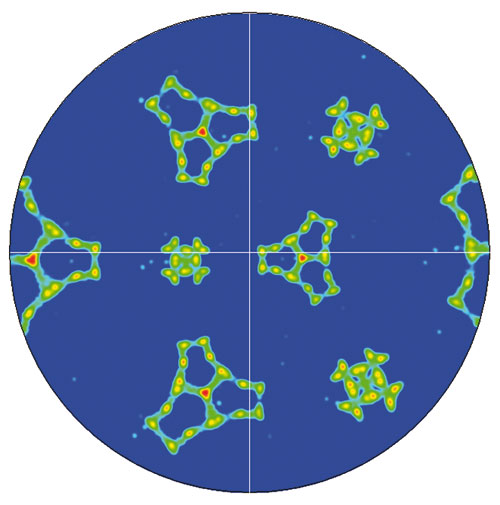

高分辨率极值图

极值图是定向数据最常见的表示工具之一。它们显示所选择的极点{HKL}的分布，考虑到所有方向测量。杆子数字提供有关纹理强度的重要信息，以及纹理成分的主导地位。EBSD的ESPRIT在高分辨率和前所未有的速度下产生极值图和它们的相应衍射球（在3D中查看）。

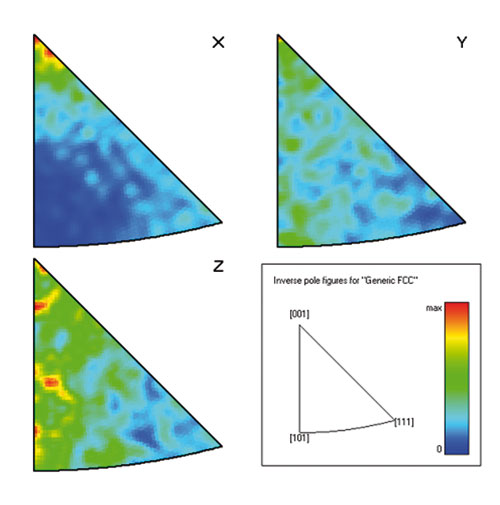

逆极数字

虽然杆子图表参考阶段坐标系显示晶体取向，但IPF将选择阶段系统轴描述为晶体矢量。由于存在许多对称等效的向量，因此IPF减少到对称特定的子空间（如右图所示）。

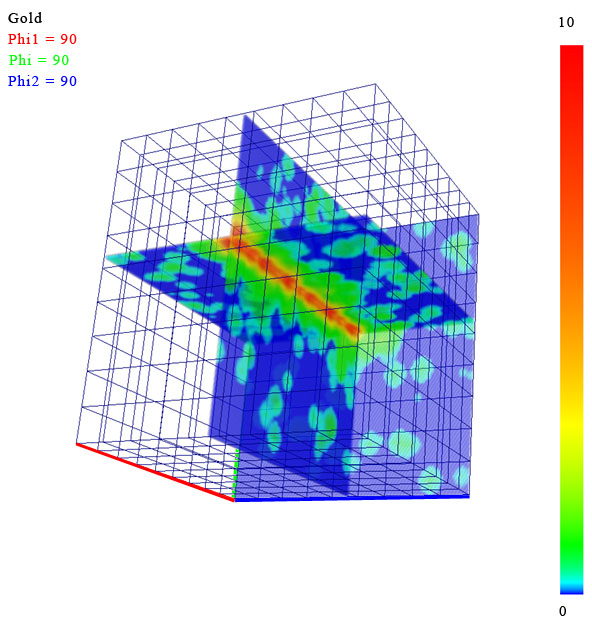

沉积在硅晶片上的金膜的ODF空间可视化

定向分配功能

2D削减和3D可视化ODF空间，使用现代开放式GL技术快速和交互式显示。

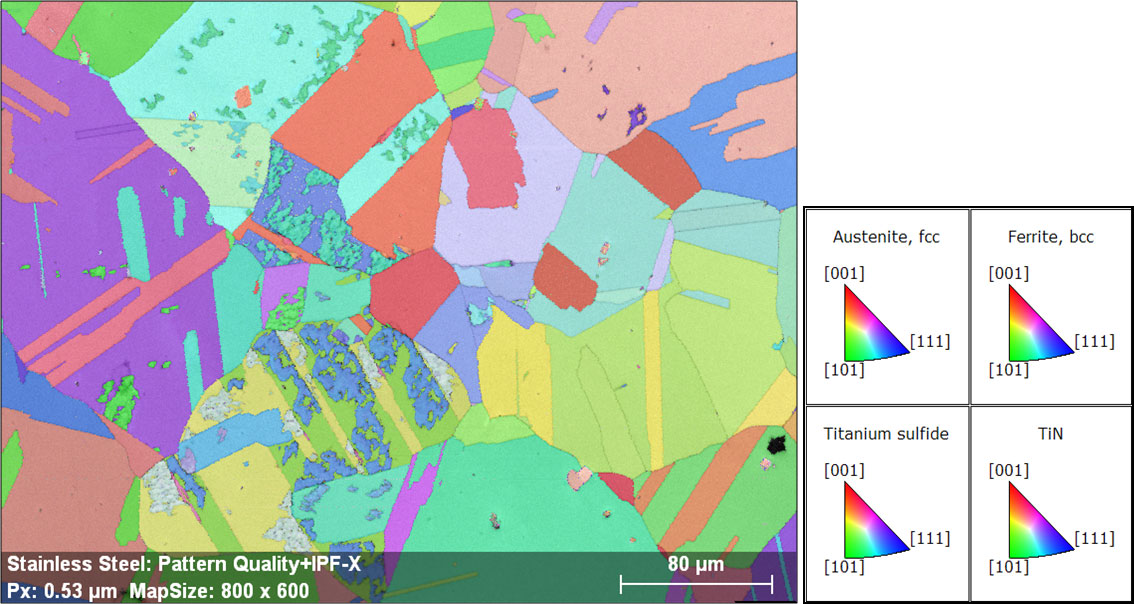

不锈钢，图案质量贴图覆盖着IPFX地图

IPF映射将局部检测的方向与单个参考方向的晶体描述相结合。颜色编码缩放到IPF的缩小尺寸。

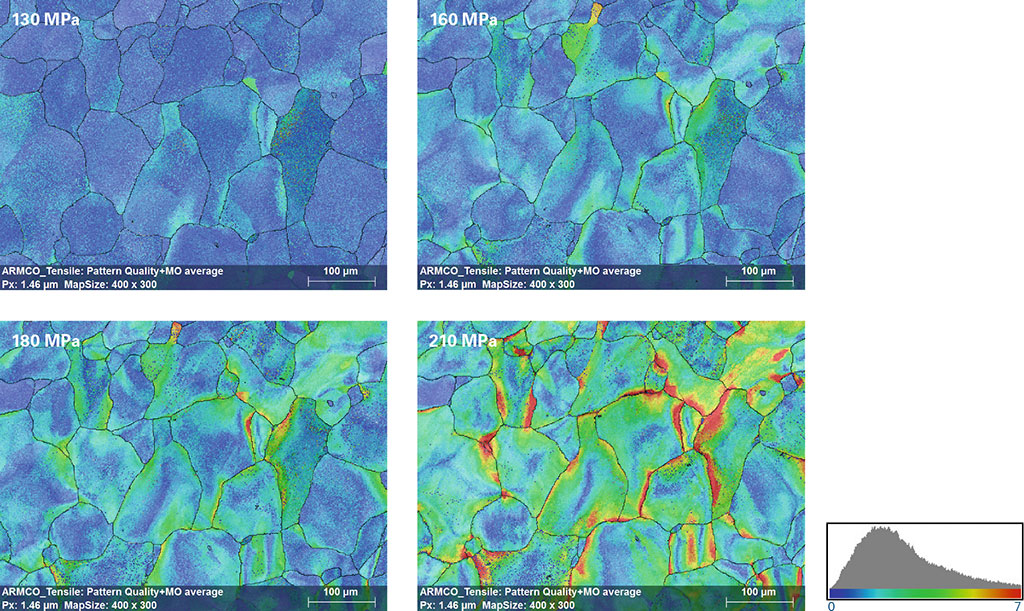

谷物平均误导地图，显示了在原位拉伸试验实验的不同阶段内的武装钢颗粒内部的“变形积累”;颜色显示方向从0到7度变化

欧拉地图
欧拉地图基于在RGB中编码的欧拉角度显示每个点处的检测到方向。

粮食分析
支持使用错误化和尺寸标准检测谷物，如果需要，可以忽略σ3边界。可以相对于形状，尺寸和主轴倾斜（在细长晶粒的情况下）分析晶粒。检测到的晶粒图可以用随机颜色的颗粒生产。

还包括错误化分配分析功能。可以计算沿线的误导性配置文件以及无主管分布直方图。可以以表达谷物平均误导地图，内核平均错位映射和参考杂志映射地图显示了误导地图。

纹理组件
EBSD的ESPRIT支持生成纹理组件映射，允许使用彩虹调色板定义纹理分量及其从“理想”方向的传播。此功能也可用于创建子集。
