数据显示选项-后处理

灵活的测量结果可视化

分析人员经常面临这样的挑战:如何以一种容易评估感兴趣的材料特性的方式来表示数据。用于EBSD的ESPRIT软件套件提供了大量的数据表示工具来满足这种需求。

ESPRIT为分析师提供了使用不同标准创建数据子集的选项，允许专注于特定的特性。子集选择可应用于本页上描述的许多数据和表示选项:地图、直方图、极点图和相位列表。子集可以用并、减、交、展开等多种运算来处理。也可以使用口罩。

不锈钢花纹质量图

这是判断测量质量的一个重要工具。图像质量受采集参数、样品性质的影响;例如相，边界，晶格应变以及样品制备。图案的质量，菊池图案的锐度，在地图的每个点的亮度编码产生灰度图像。这些图像作为与其他类型的地图叠加的基础非常有用，因为它们显示了诸如晶界等微观结构特征。

不锈钢，图案质量与相图叠加:铁素体(红色)，奥氏体(蓝色)，氮化钛(绿色)，硫化钛(黄色)

所有识别的相位都显示在一个彩色编码的相位分布图中。

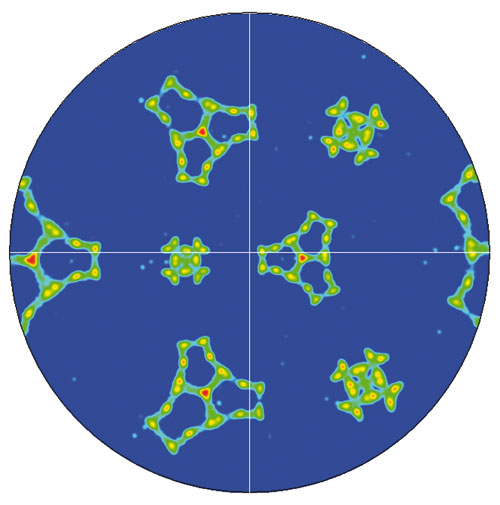

高分辨率极图

极点图是方位数据最常用的表示工具之一。它们显示了考虑到所有方向测量的选定极点{hkl}的分布。极点图提供了关于纹理强度的重要信息，也提供了哪些纹理成分占主导地位的信息。用于EBSD的ESPRIT以前所未有的速度以高分辨率生成极点图和对应的衍射球(3D查看)。

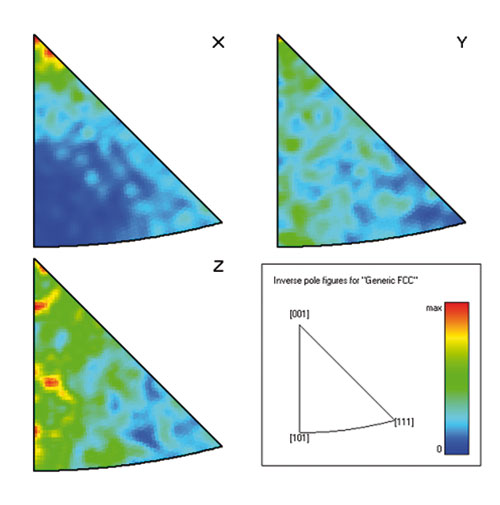

反极图

虽然极点图显示晶体方向与阶段坐标系的参考，ipf描述选择的阶段系统轴作为晶体学矢量。由于存在许多对称等效向量，ipf被简化为对称特定子空间(如右图所示)。

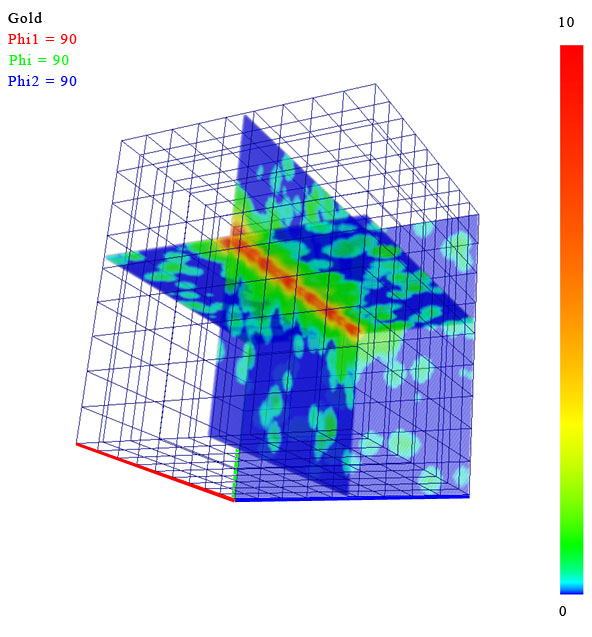

沉积在硅片上的金膜的ODF空间可视化

取向分布函数

ODF空间的2D切割和3D可视化，使用现代的Open-GL技术进行快速和交互式显示。

不锈钢，图案质量图覆盖IPFX图

IPF映射结合了局部检测到的方向和单个参考方向的晶体学描述。颜色编码按比例缩小到IPF的尺寸。

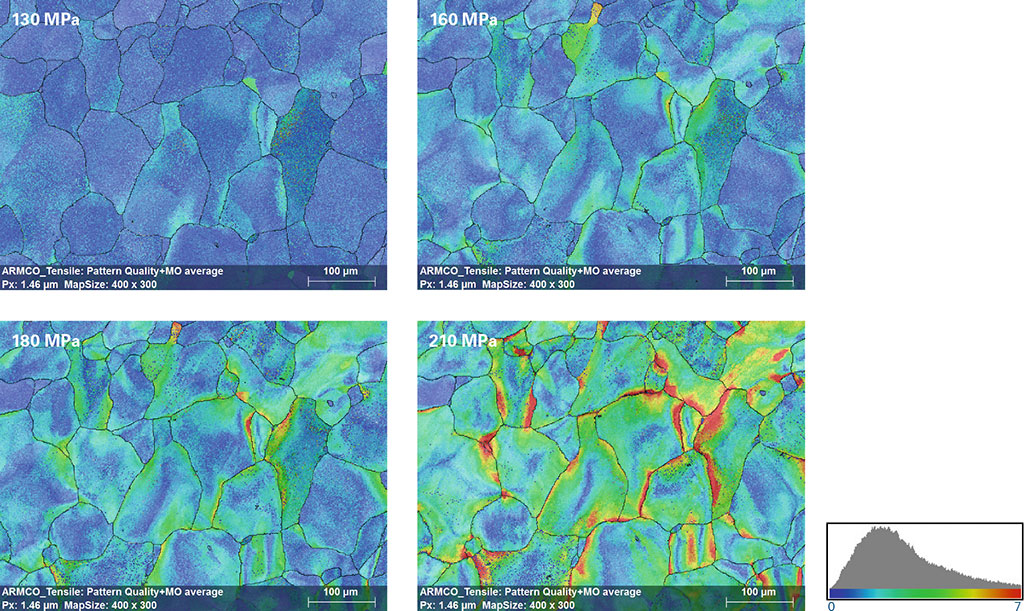

显示原位拉伸试验不同阶段ARMCO钢晶粒内部“变形累积”的晶粒平均错向图;颜色表示方向从0到7度的变化

欧拉图
欧拉图根据编码为RGB的欧拉角在每一点上显示检测到的方向。

纹理分析
支持使用方向偏差和尺寸标准检测晶粒，如果需要，可以忽略∑3边界。晶粒可以根据形状、尺寸和主轴倾角(在拉长晶粒的情况下)进行分析。检测到的颗粒图可以用随机颜色的颗粒生成。

还包括方向偏差分布分析特征。可以计算出沿直线的方向偏差曲线以及方向偏差分布直方图。向错图可以显示为晶粒平均向错图、核平均向错图和参考向错图。

结构组件
用于EBSD的ESPRIT支持纹理组件映射的生成，允许使用彩虹调色板定义纹理组件及其从“理想”方向展开。该特性还可以用于创建子集。
