工业合金晶粒统计量与各种性能的相关性
图1.1:晶粒尺寸双峰分布的镍合金样品微观组织的形貌质量图;使用安装在JSM IT200 SEM上的eFlash XS EBSD检测器获取地图
EBSD技术最重要的优点之一是输出可靠的颗粒统计数据;例如平均直径大小和分布。这可以与所分析材料的各种性能，硬度，强度和塑性/可成形性相关。精灵2软件使用定向偏差和尺寸标准检测颗粒，并使用面积加权和算术平均方法自动计算平均等效直径大小。晶粒尺寸和形状统计数据由众多的子集选项补充，以创建强大的微观结构量化工具，支持科学家和工程师在理解和/或预测材料性能的过程中。
图1.2:ni合金样品的晶体取向图，将左上角所示的颜色代码与样品表面法线相联系，显示各晶粒的取向;采集速度:510帧/秒，零解:1.3%。没有应用数据清洗!

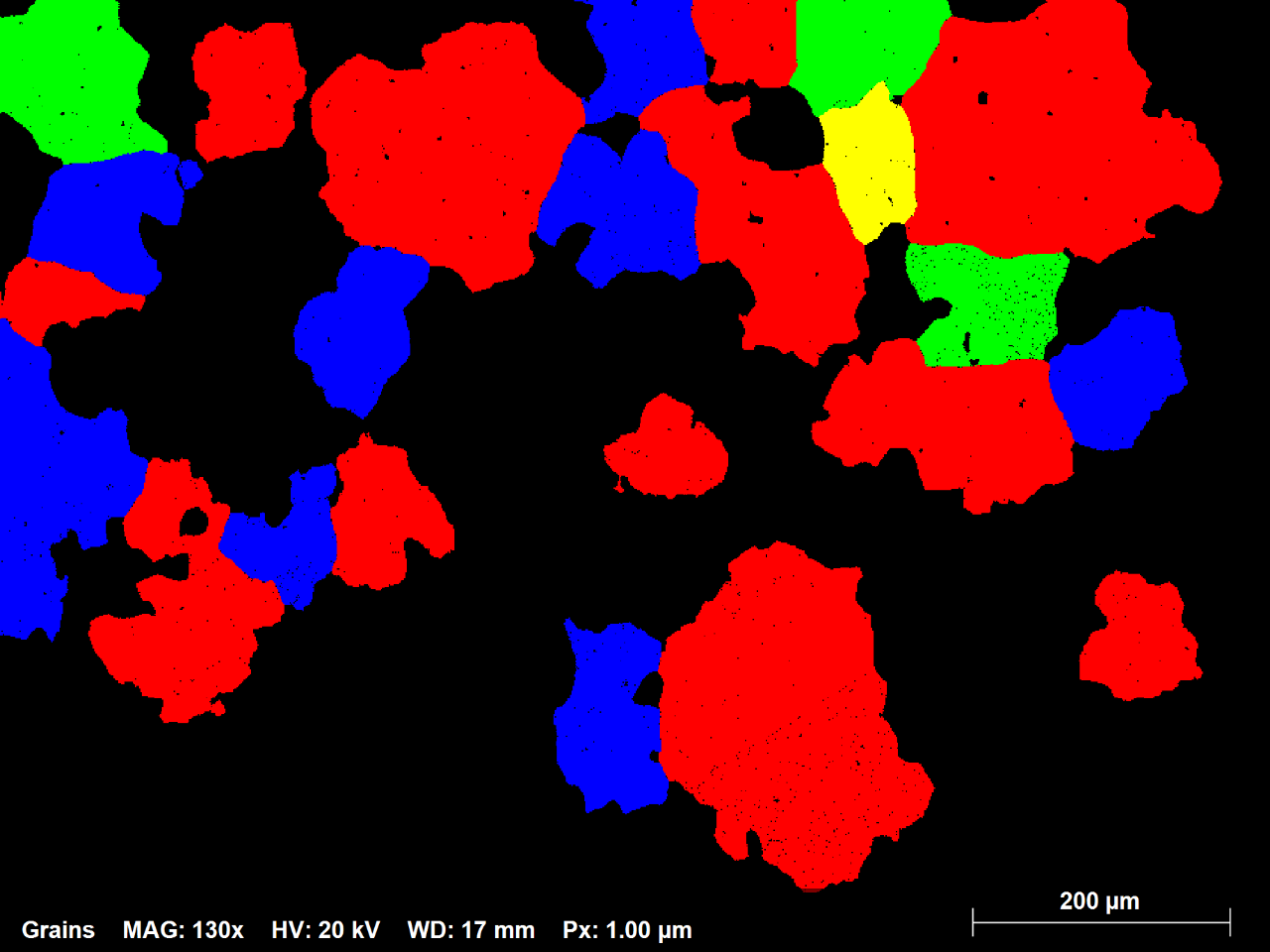

图1.3:ni合金EBSD图子集，以随机颜色显示等效直径大于70微米的所有晶粒;总颗粒数量的1%代表了地图面积的42%

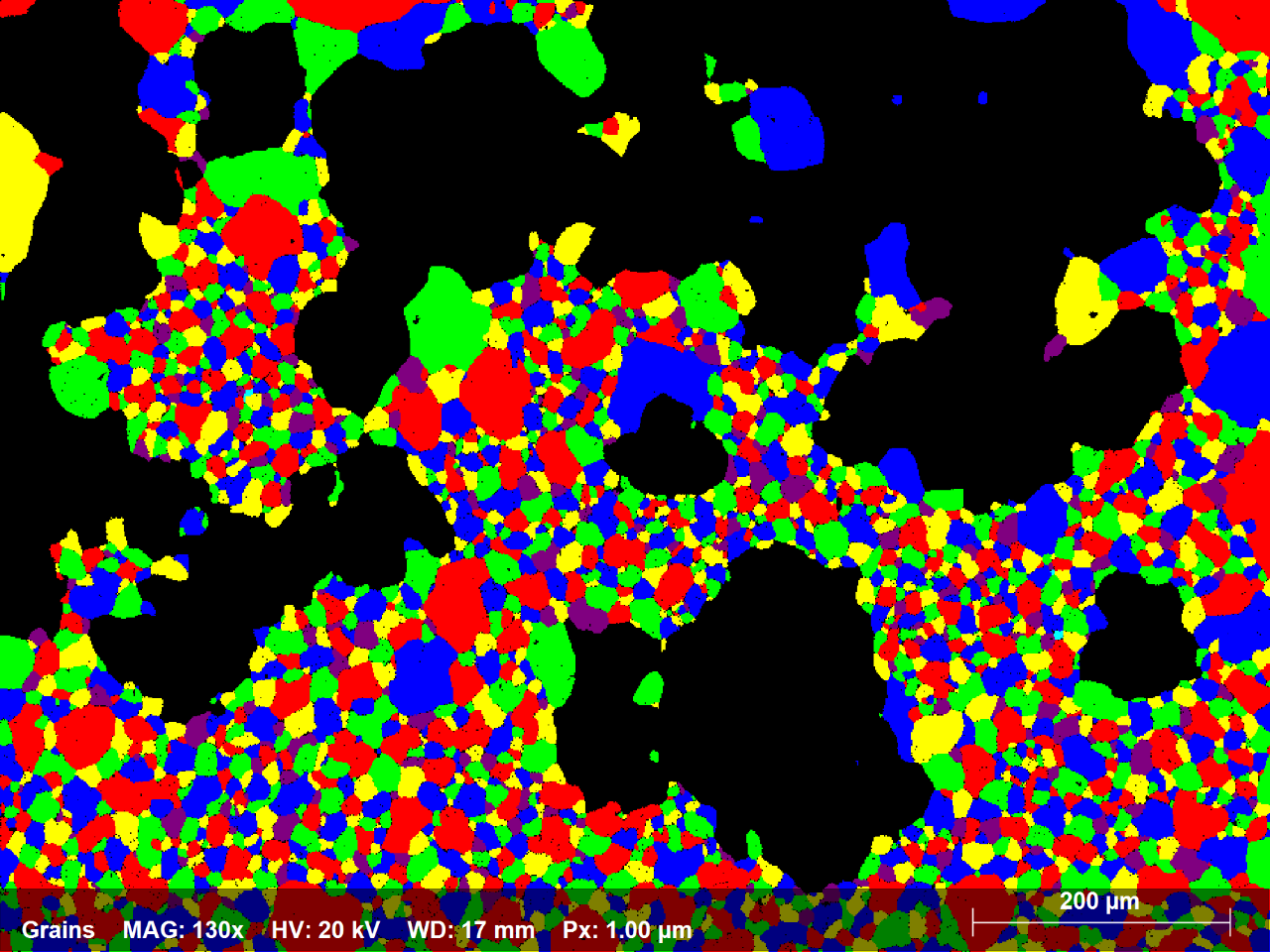

图1.4:ni合金EBSD图子集，以随机颜色显示等效直径小于70微米的所有晶粒;有2250个谷物，占地图面积的58%

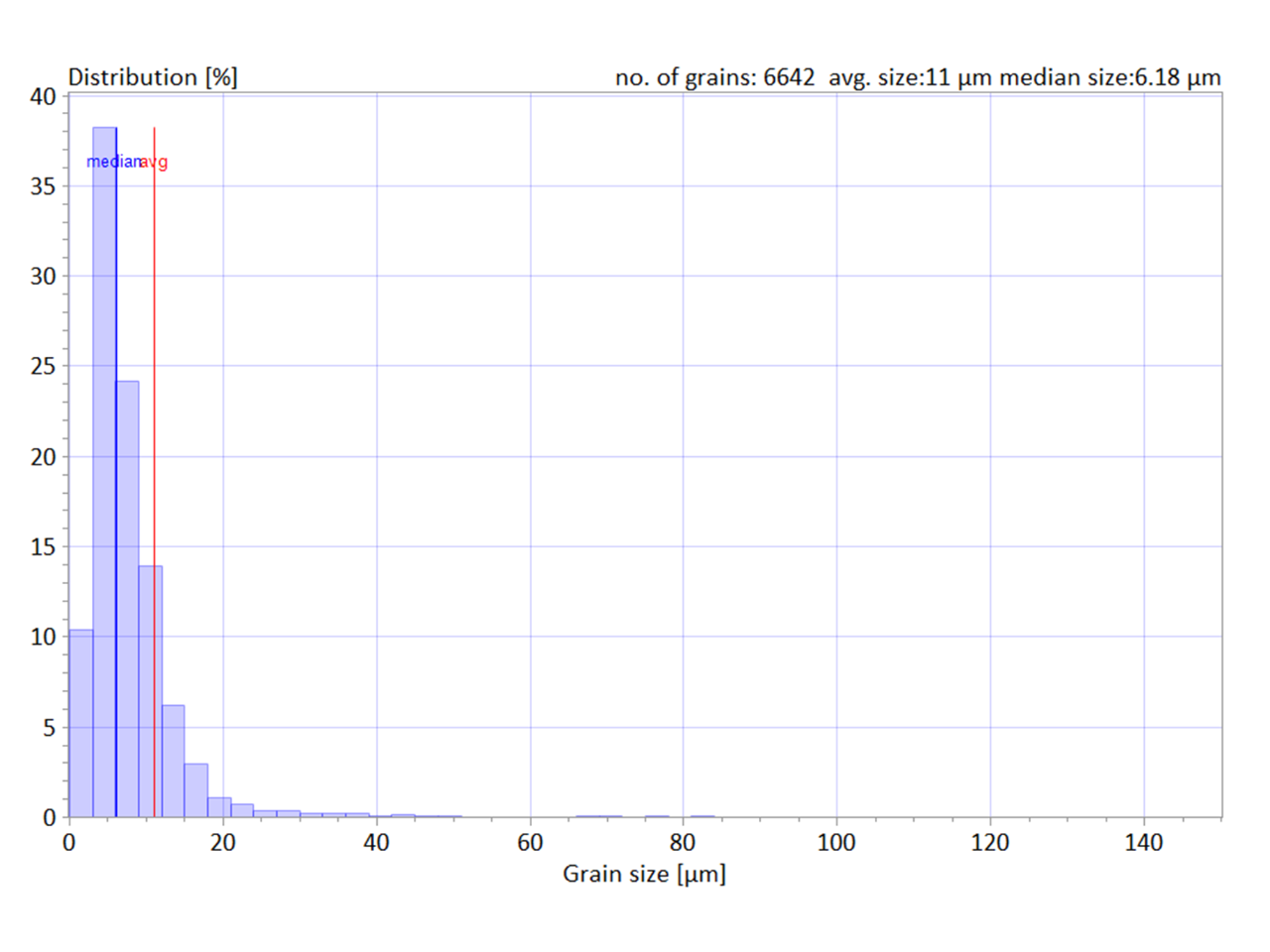

图1.5a:粒度分布直方图及算术平均计算的平均粒径;粒径大小的中值也被自动计算和显示，以及统计所考虑的总颗粒数

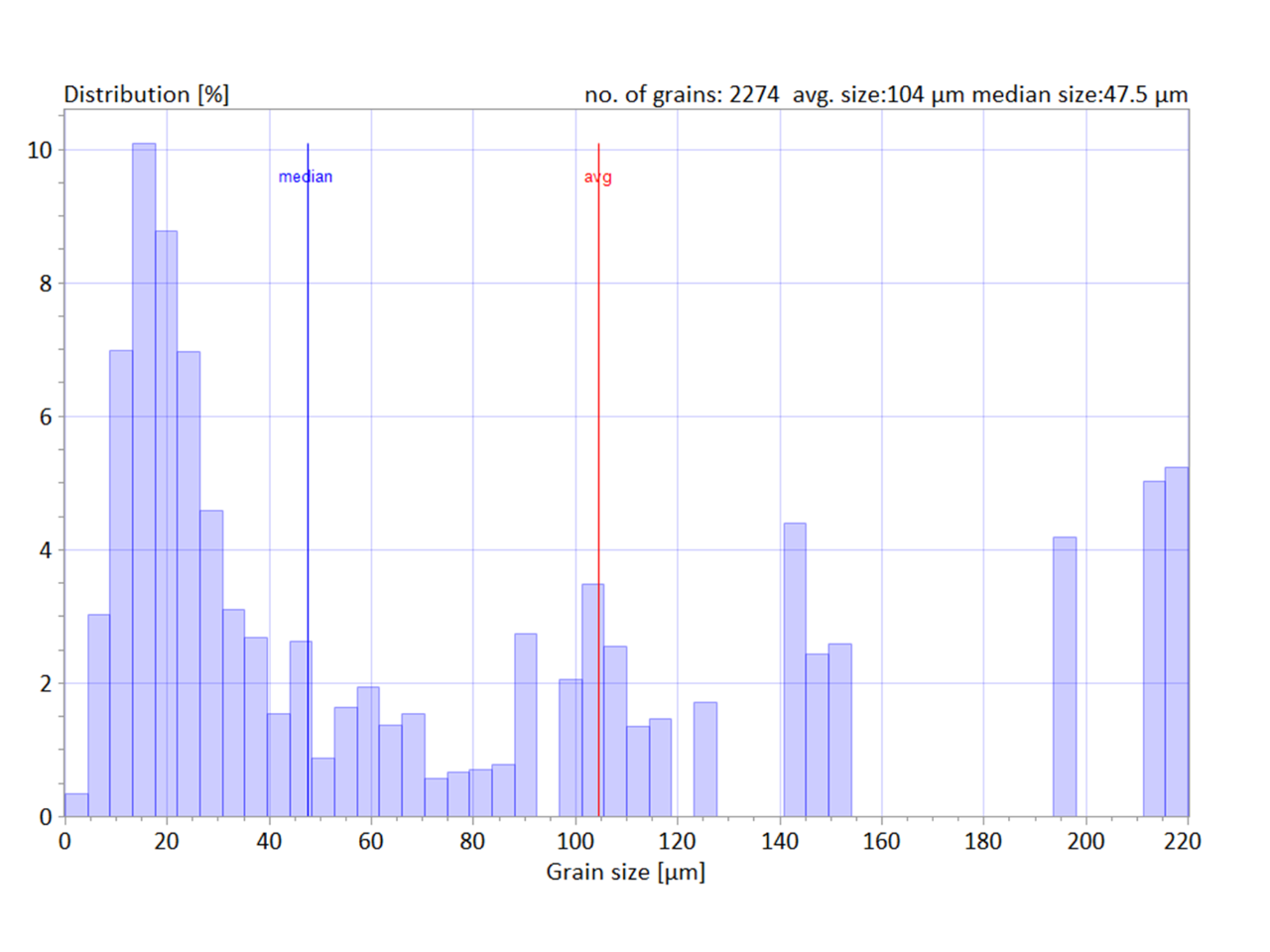

图1.5b:用面积加权法计算晶粒尺寸分布直方图和平均粒径，即晶粒越大，对平均粒径值的影响越大。对于晶粒尺寸具有双峰分布的材料，在尝试将平均晶粒直径尺寸值与力学性能(例如强度、刚度、硬度等)相关联时，建议使用面积加权。
