晶粒统计与工业合金各种性能的相关性
图1.1:晶粒尺寸呈双峰分布的镍合金试样的微观组织质量图;使用安装在JSM IT200扫描电镜上的eFlash XS EBSD探测器获取
EBSD技术最重要的好处之一是输出可靠的粮食统计数据;例如平均直径大小和分布。这可以与分析材料的各种性能，硬度，强度和塑性/成形性相关。精灵2软件使用取向偏差和尺寸标准检测颗粒，并使用面积加权和算术平均方法自动计算平均等效直径大小。晶粒尺寸和形状统计数据由众多子集选项补充，以创建强大的微观结构量化工具，支持科学家和工程师在理解和/或预测材料性能的过程中。
图1.2:Ni-alloy样品的晶体取向图，通过左上角所示的颜色代码与样品表面法线的关系来显示每个晶粒的取向;采集速度:510帧/秒，零解决方案:1.3%。没有应用数据清理!

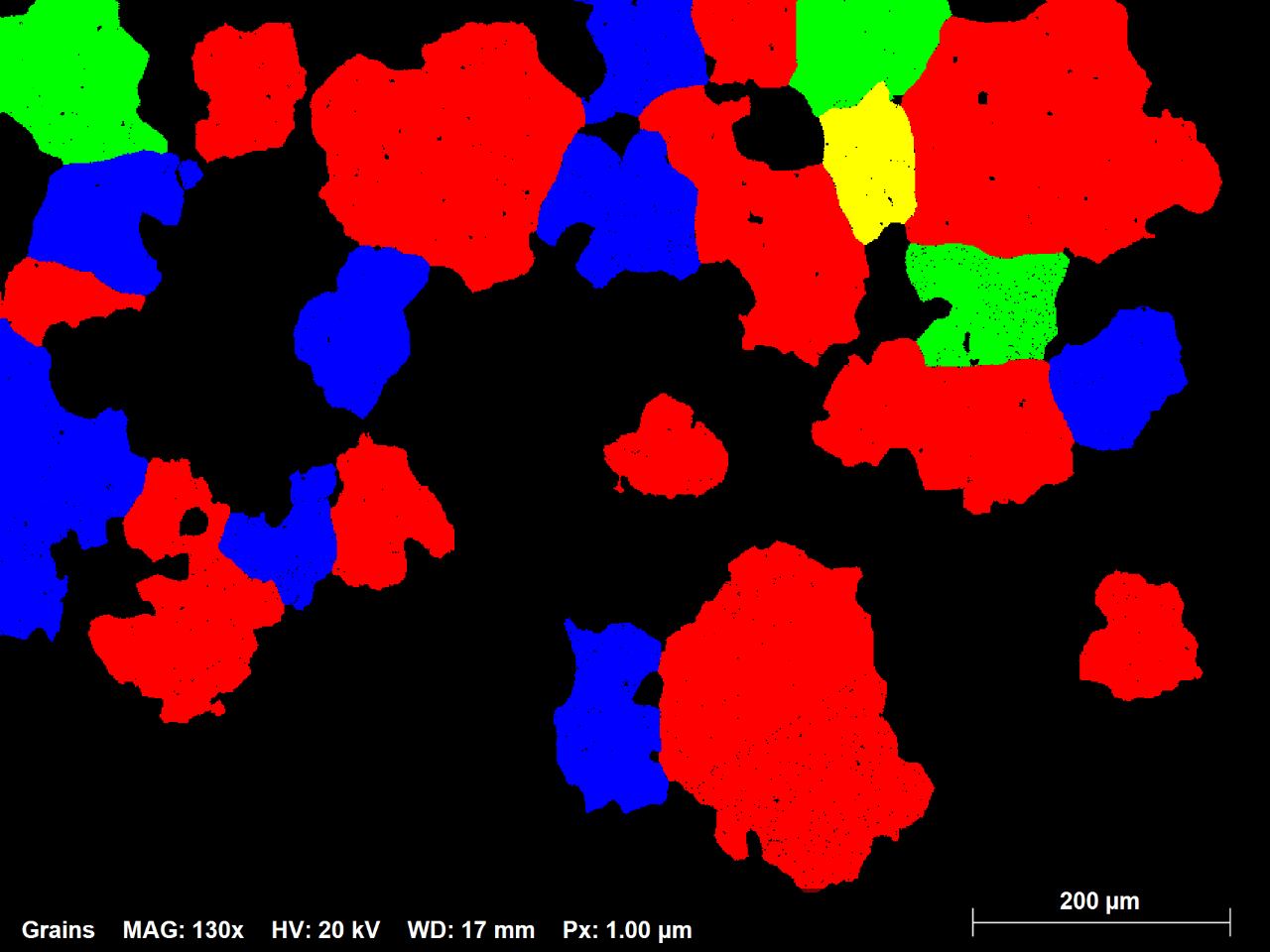

图1.3:镍合金EBSD图的子集，以随机颜色显示等效直径大于70微米的所有晶粒;1%的谷物代表了42%的地图面积
图1.4:镍合金EBSD图的子集，以随机颜色显示等效直径小于70微米的所有晶粒;有2250粒谷物，约占地图面积的58%

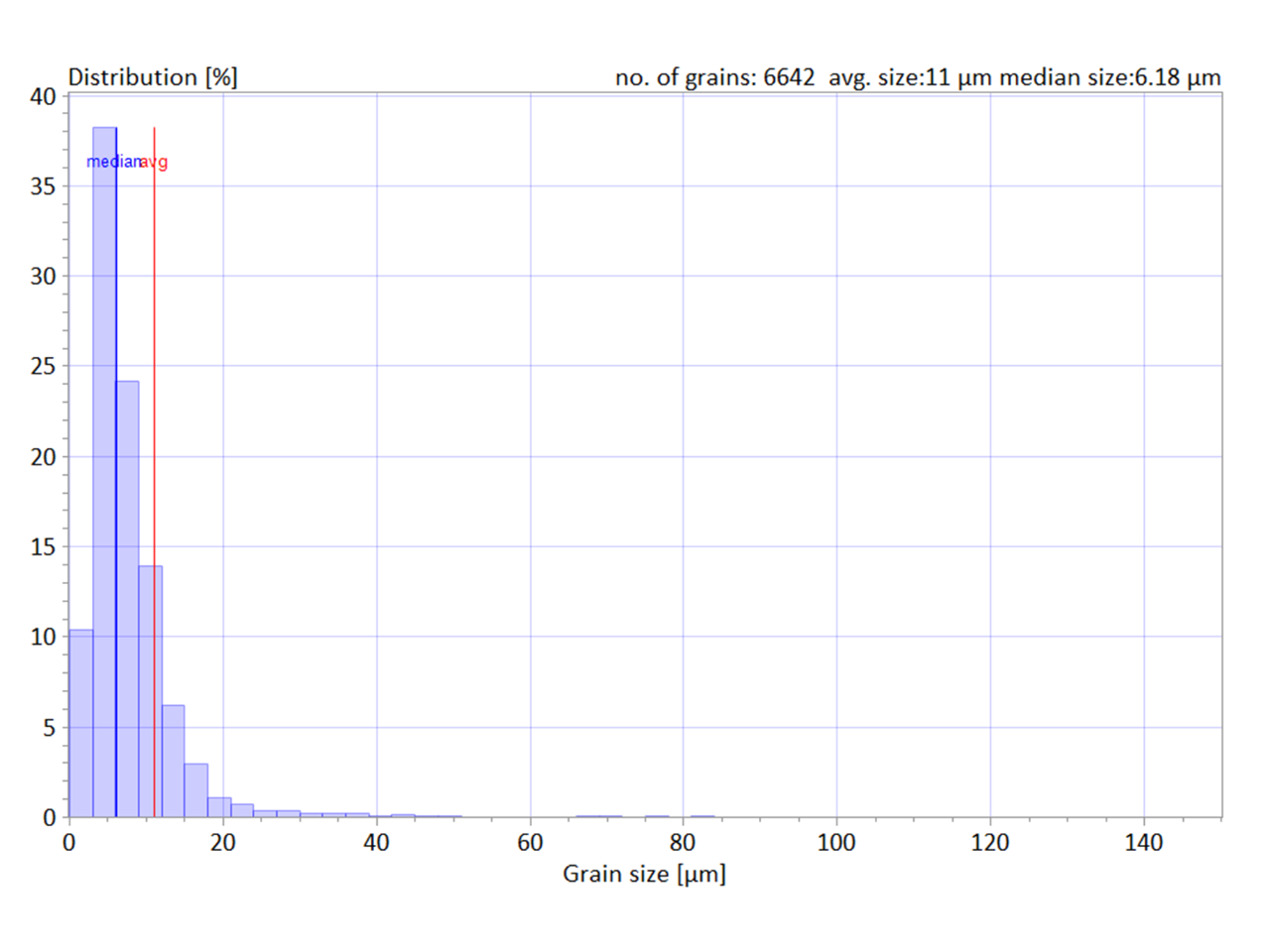

图1.5a:采用算术平均值计算的粒度分布直方图和平均粒径;自动计算并显示晶粒直径尺寸的中位数以及统计中考虑的晶粒总数

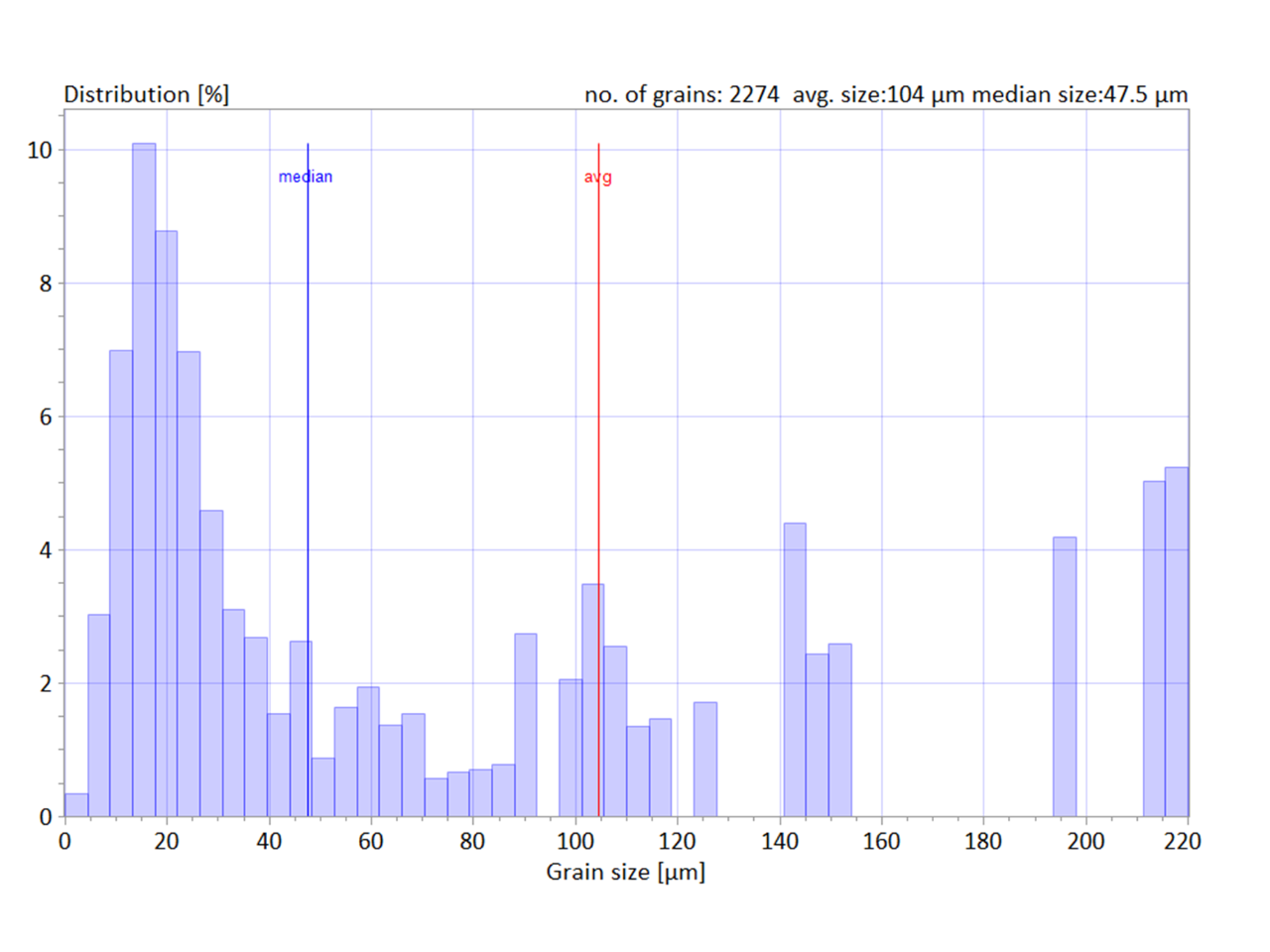

图1.5b:粒径分布直方图和采用面积加权计算的平均粒径尺寸，即粒径越大对平均粒径尺寸值的影响越大。对于具有晶粒尺寸双峰分布的材料，在试图将平均晶粒直径尺寸值与机械性能(例如强度、刚度、硬度等)相关联时，建议使用面积加权。
