特定のfe-semのeconマジョン/ uhrモtkdマッピングの有効化

近年のナノテクノロジーの発達は,走査型電子顕微鏡(SEM)における最高解像度の競争を引き起こしました。究極の空間分解能を実現するためのアプロチの1は，磁気。以前は，マ，マ，方位マッピングが不可能でした。これは,レンズによって生成された磁場が透過菊池パターン(TKP)の収集と分析プロセスに干渉するためです。干渉には，次の2の主要な要素があります。

• 散乱電子はsemの光軸の周りの狭い空間内で拘束されます(以下の"フィルド付き"のtkpを参照)。
• 菊池パタンは磁場によって歪み，回転し，シフトします。

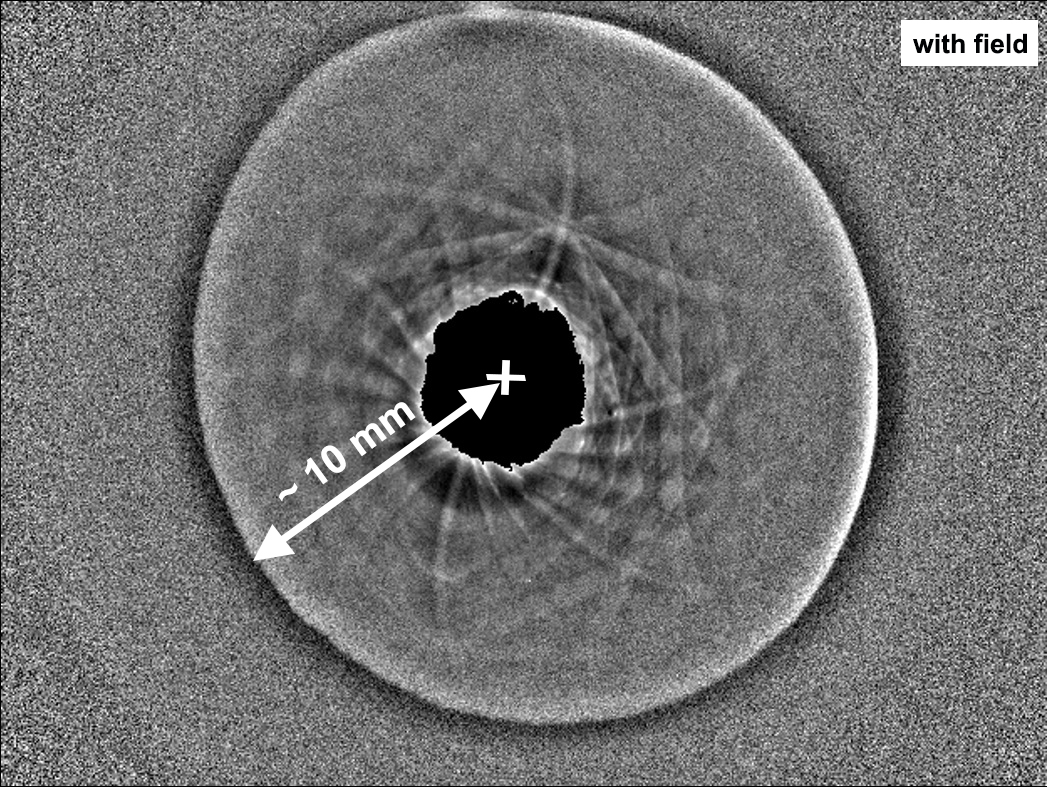

第一に，菊池信号はSEMの光軸から最大10mmの領域に減少します。EBSD検出器は通常、SEMの光軸から15mmを超える距離に蛍光スクリーンを配置するため、この光軸周りの電子の封じ込めにより、散乱電子が標準のEBSD検出器にほとんど到達しません。OPTIMUS2によって可能になったオンアクシス跆拳道技術は,SEM光軸の周りから菊池パターンをキャプチャすることによって,この問題を解決します。

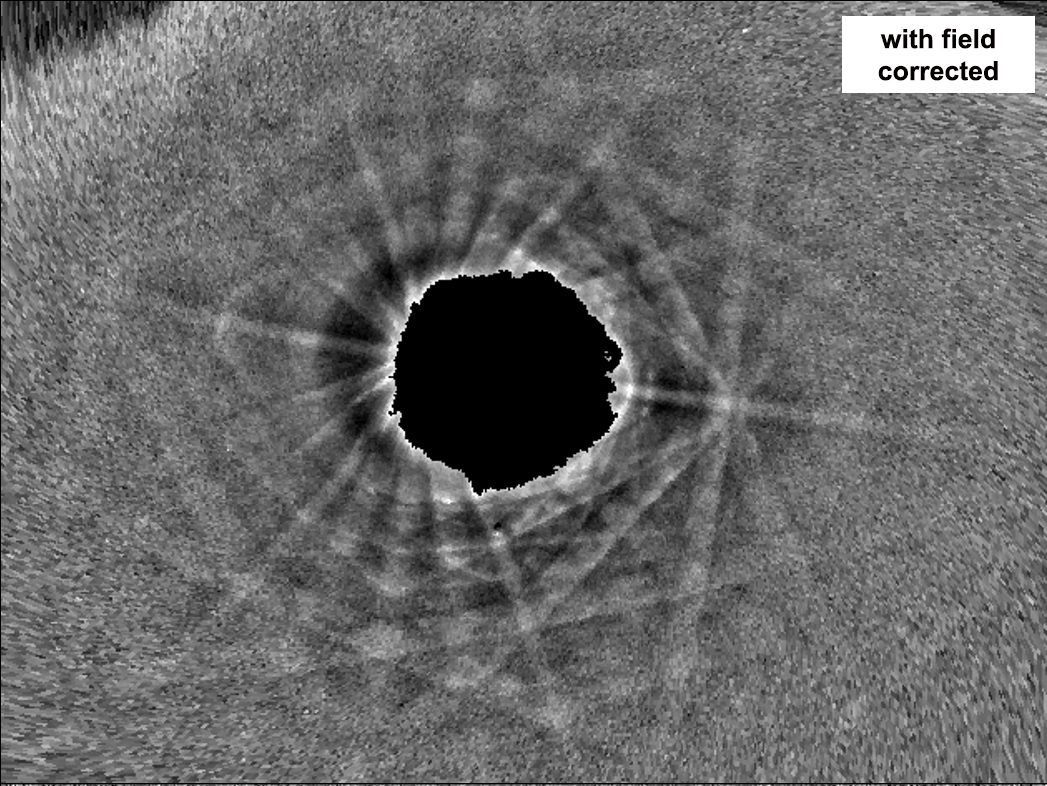

第二に,TKPに磁場が存在することによって生じる大きな歪みにより,正確なバンド検出が不可能になります。歪みを補正し,TKPの回転とシフトを補正するために,ESPRIT费尔跆拳道(フルイマージョンレンズ跆拳道)と呼ばれる新しいソフトウェア機能(特許出願中)を開発しました。この機能は，簡単に校正でき精灵2ソフトウェアの自動マップ取得プロセスに完全に統合されています。

费尔跆拳道機能とオンアクシス跆拳道の組み合わせにより,超高解像度モードで動作している間,すなわちイマージョンレンズがアクティブな状態でハイエンドFE-SEMを使用することによって,正確な方位マッピングが可能になります。

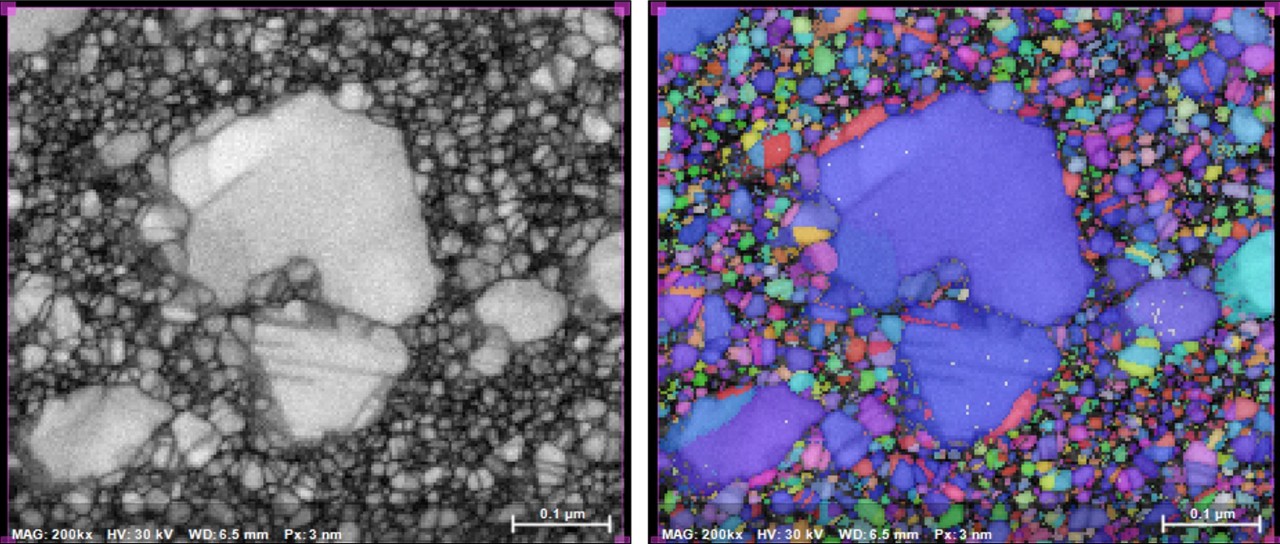

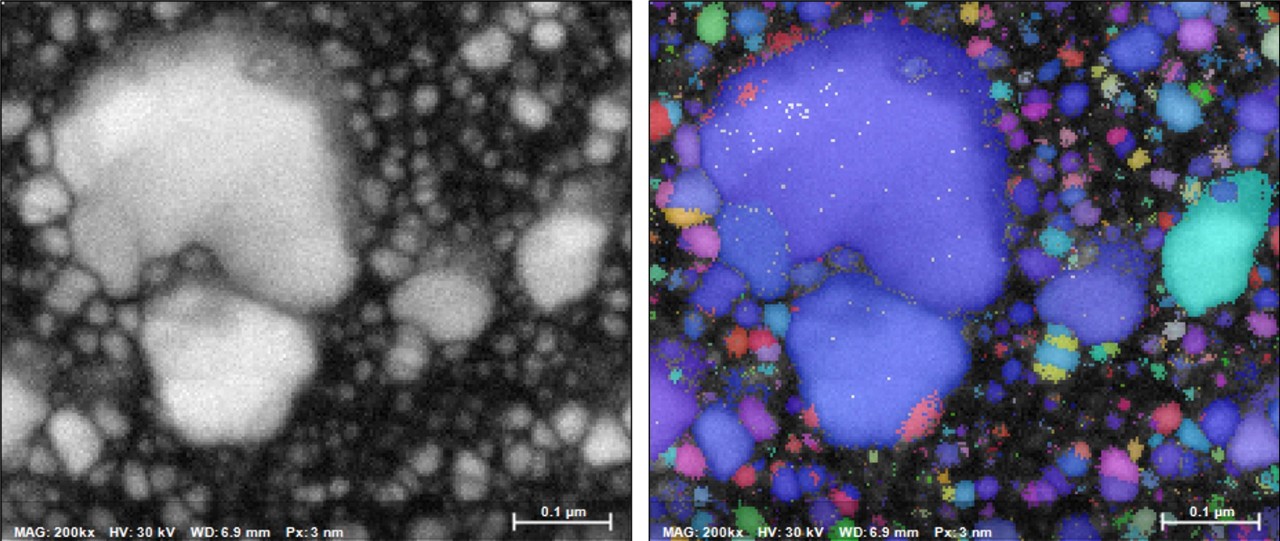

HWとSWオプションのこの独自の組み合わせの最終的な結果または利点は,図2(*)に示す跆拳道の結果にはっきりと示されています。パターンクオリティマップ(左)はイマージョンレンズをアクティブにすると,物理的な空間解像度がはるかに優れていることを定性的に示しています。10 nmより細かい粒子/特徴は,イマージョンレンズをアクティブにして取得した配向マップではっきりと見ることができます。
