phasenientifikation und phasenverteilungsanalyse von mehrphaseen材料

abb。1.1：图案质量映射，DAS DIE MIKROSTRUKTUR EINER HOHELEGIERTEN FE-SI-VERBUNDKERAMIK ZEIGT。ebsd-和eds-maps wurden gleichzeitig mit dem eflash xs ebsd ebsd detektor und einem xflash eds detektor am jsm jsm it200 rem aufgenommen。

Quontax Ed-Xs IST EinVollständigIntegriertes eds＆Ebsd-System，Das Eine Vielzahl von von von Analyseoptionen Bietet，Die Entweder Miteds奥德EBSD分离Arbeiten oder beide techniken gleichzeitig einsetzen。Innovative und leistungsstarke Funktionen in Kombination mit einem optimierten Workflow vereinfachen den Datenerfassungsprozess und maximieren die Effizienz des Rasterelektronenmikroskops für Analysen wie die Identifizierung unbekannter kristallographischer Phasen in einer Probe.

Durch Die gleichzeitige erfassung eines ebsd-maps和eines eds hypermaps ohne kenntnis der vorhandenen phasen phasen phasen wird die rem-nutzungszeit minimiert。Das Map Map Mit Den eds- und ebsd-daten wirdanschließEndOffline offline bearbeitet，um alle phasen zu nidefizieren und das map mit der ultraschnellen reanalysegechwindigkeit von vonESPRIT 2auf komfolal usfiziente weise zu analysieren。

kontaktieren sie insere dectecten erfahren siemehrüberQuontax ED-XS

abb。1.2：腐烂中的图案质量映射和überlagertesphasen-map mit si-körnern。ebsd-messung unbanter proben kann auch ohne kenntnis aller phasen gestartet werden。ZurvervollständigungdesMapsKönnenalleren phasen phasen hilfe der ultraschnellen instrizierung in esprit 2 offline zu einemspäterenzeitpunkt zeitpunkt zugeordnet werden。

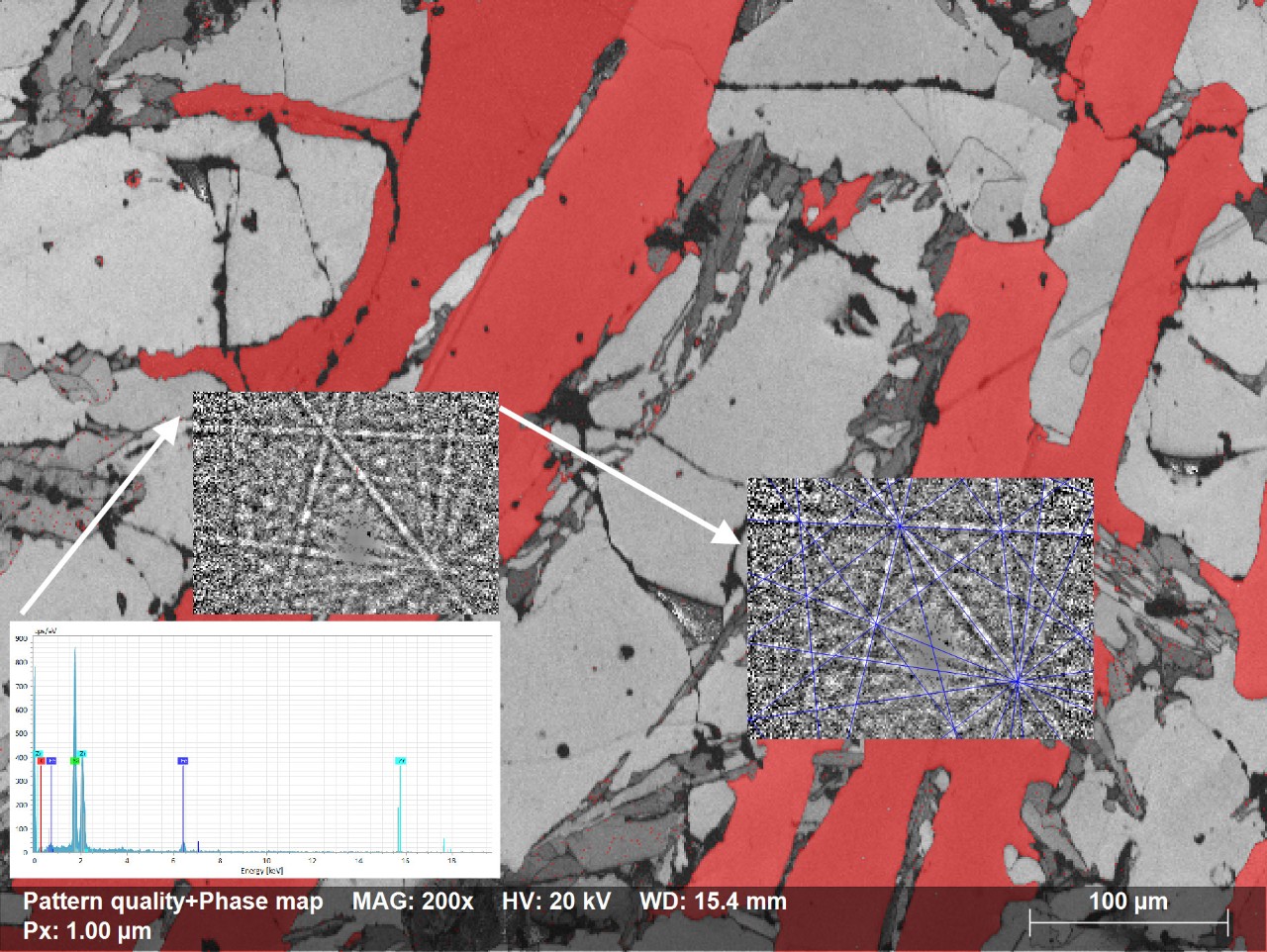

abb。1.3：prinzip der offline verwendeten funktion“高级阶段ID”（TEIL I）。der nutzer kann auf eine vielzahl von and automatischen和halbautomatischen funktionenzurückgreifen，Z.B。halbautomatische Suche nach möglichen Phasen auf Basis der EDS-Ergebnisse, automatische und ultraschnelle Indizierung aller in Frage kommenden Phasen, automatische Klassifizierung möglicher Phasen basierend auf ihrer Fitqualität (Simulation im Vergleich zu gemessenen Patterns) etc.

abb。1.4：prinzip der offline verwendeten funktion“高级阶段ID”（TEIL II）。Die Hellblauen BereicheRepräsentierenZrsi2-Körner。DAS MAP WURDE在13 Sekunden Mit Einer Geschwindikeit von Mehr Als 24.000 Punkten/Sekunde Neu Analysiert。

abb。1.5：Prinzip der offline Verwendeten funktion“高级阶段ID”（TEIL III）。Das vollständige Phasen-Map der hochlegierten Fe-Si-Keramik zeigt sechs verschiedene kristallographische Phasen, die erneute Analyse dieser sechs Phasen dauerte 48 Sekunden bei einer Geschwindigkeit von mehr als 6.500 Punkten/Sekunde.keine datenbereinigung！

abb。1.6：Das Eds Hypermap Zeigt Die Verteilung von Ti，CA，Zr，Ag und C中的Der Hochlegierten Fe-Si-Keramik。Das MapEnthältjeweils ein spektrum jedes der 309.000像素和wurde gleichzeitig mit mit dem dem ebsd-map map bei einer einer geschwindigkeit von von von 50 punkten/sekunde aufgenmen。Als ag- und c-Reiche地区Zeigen Sich Risse und Poren，Die Sich Beim Polieren der探测器MIT SILBERPASTE und EpepoxidharzgefülltHaben。
