Zusammensetzung von Halbleiter-Interconnects

死energiedispersive Rontgenspektroskopie(EDS oder EDX) der Standardklasse mit 30 mm²aktiver Detektorfläche kann in konventionellen rastertransmitsts -elektronenmikroskopen (STEM) innerhalb weniger minutenelementverteilungsbilder mit nm-Auflösung liefern。Voraussetzung ist, dass der Detektorkopf klein genug ist (in schlanker Slim-line-Ausführung)， sodass sein Abstand zur Probe möglichst gering ist (für einen hohem Raumwinkel, ausdem Röntgenstrahlung erfast werden kann) und der Detektor so hoch wie möglich über der Probe positioniert werden kann (für einen hohen Abnahmewinkel)。Ein hoher Abnahmewinkel hilft, Abschattungs和Absorptionseffekte zu vermeiden。

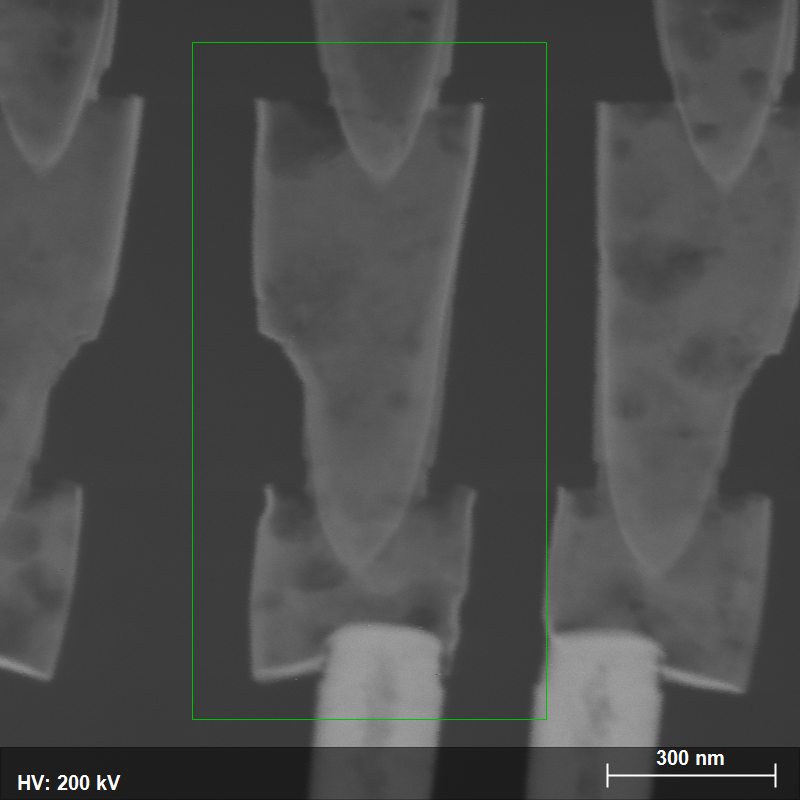

Konventionelle (nicht Cs-korrigierte) STEM, nachgerüstet mit Standard-EDS (30 mm²Detektorfläche und Leichtelementfenster)， erreicht 0,09 sr Erfassungsraumwinkel bei 22°Abnahmewinkel und wurde verwendet, um die elementvertelung in halbleiter - verindungen zu erfassen und zu analysieren (Abb. 1). die EDS-Daten wurden定量nach der cliffimer - methode analysiert。Die Berechnung理论家Cliff-Lorimer-Faktoren在《ESPRIT-Software basiert auf folgenden Informationen》中写道:

• umfangreiche und ständig aktualisierte原子银行mit Werten für Streuquerschnitte und Fluoreszenzerträge
• 几何冯探测器和探头
• 探测器信息

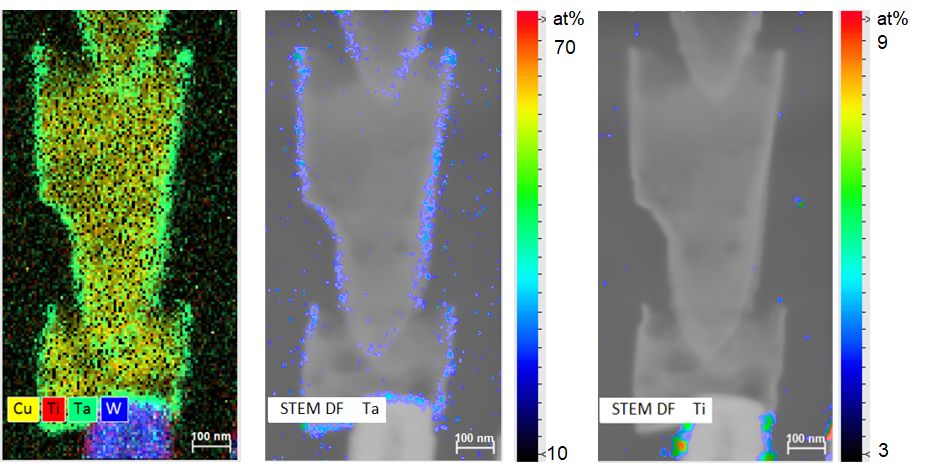

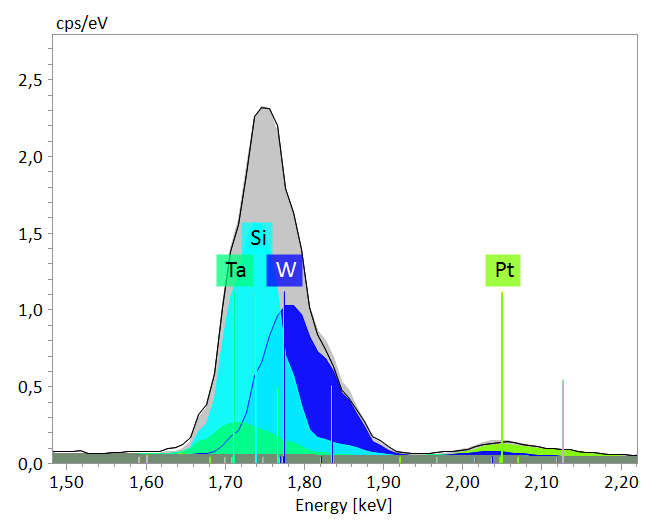

内半程探测，内半程探测，内半程探测，内半程探测，内半程探测，内半程探测，内半程探测，内半程探测，内半程探测，内半程探测，内半程探测，内半程探测，内半程探测，内半程探测。ds - daten zeigen deutlich Tantal and Titan in der taund TiN-Zwischenschicht sowie Die Kupfer und Wolframfüllung (Abb. 2). Das tientsignal kann vom Stickstoffsignal getrent werden。Si, Ta和W können ebenfalls gut getrent und korrekt zugeordnet werden (Abb. 3)。
