D8 advance eco
亮点
D8 advance eco: xrd, pdf和saxs分析的解决方案
D8 advance eco -以最小生态足迹进行xrd分析
D8推进生态是一款功能齐全的D8推进衍射仪的经济型版,本是D8衍射仪系列平台的入门款。随着采购和维护x射线分析的资源愈发有限，人们对准确性，精度和速度的要求也达到了前所未有的高度。
D8推进生态即理想的解决方案:最小的生态足迹,易用性和出色的分析性能是其最为突出的特点。得益于精简的仪器配置，不论预算如何，它都是您的理想之选。
与D8推进系列其他产品一样,D8推进生态覆盖所有X射线粉末衍射和散射应用,包括
- 典型的x射线粉末衍射(xrd)
- 对分布函数(pdf)分析
- 小角x射线散射(saxs)和广角x射线散射(waxs)
环境条件下和非环境条件下。
D8 advance eco与D8 advance完全兼容，因此具备了面向未来的所有灵活性。面对新应用，您随时都能对其轻松完成升级，从而适应未来可能出现的任何x射线衍射和散射应用。
市场概况
金属业
建筑材料
药物
化工制品/颜料
能源
特点
主要特点
生态
D8推进生态可提供高亮度1千瓦线焦点X射线源,其能耗极低,无需外设水冷,对实验室基础设施亦无特殊要求。您只需准备家用壁式插座即可。因此，您将能简单快捷地完成安装和定位。D8 advance eco将在分析性能不打折扣的前提下，将拥有成本和立式XRD仪器的生态足迹降至最低。
插件分析：
- 无需外设水冷:每年可节约高达1.700 m3的自来水
- 耗电减少50％左右
- 仅需单相电源
环保性能
D8推进生态是市面上最环保的X射线衍射仪,其应用范围,数据质量、灵活性和可升级性毫不打折扣。
D8推进生态是功能齐全的D8提前版本,适用于所有X射线粉末衍射和散射应用。与d8提前完全兼容，它具有面向未来的所有灵活性。面对新应用，您随时都能对它轻松完成升级，从而适应未来实验室可能出现的任何x射线衍射和散射应用需求:
- 相鉴定
- 定量相分析
- 微观结构分析
- 结构测定和精修
- 残余应力
- 织构
- 掠入射衍射(gid)
- x射线反射分析(xrr)
- 小角x射线散射(萨克斯)
- 对分布函数(pdf)分析
经济性
不论您的预算如何，d8 advance eco系列都能通过仪器配置为您带来高端性能。由于降低了对水和电力等资源的需求，其运营成本大大降低。出色的仪器质量为可靠性提供了保证，同时布鲁克还为之提供无与伦比的组件质量保证。
- 无外部供水成本
- 1kW高效发生器显著降低电力成本，无外部冷却器耗电
- 大大延长了x射线管的使用寿命
- X射线管质量保证:d8 advance eco可用的所有高亮度X射线源均享有3年保修
- 测角仪质量保证：测角仪采用免维护的坚固设计，可为您带来最大的机械强度和较长的使用寿命，因此能够为您提供卓越的数据质量。其中，布鲁克提供10年保修。
- 仪器准直保证
- 探测器质量保证
功能一览

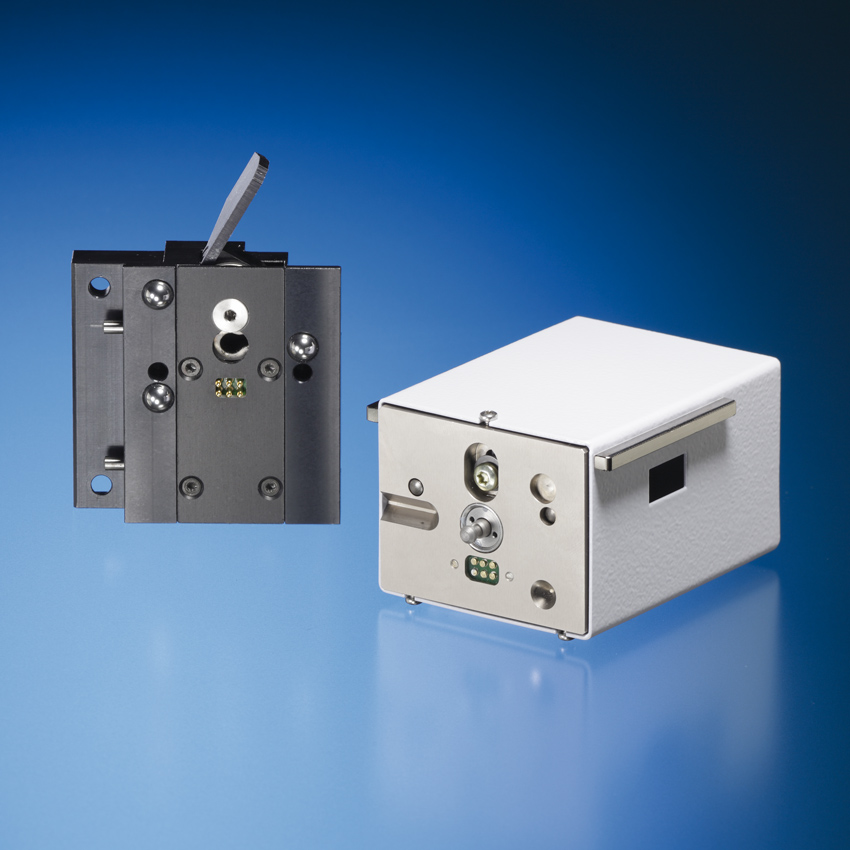

达芬奇设计

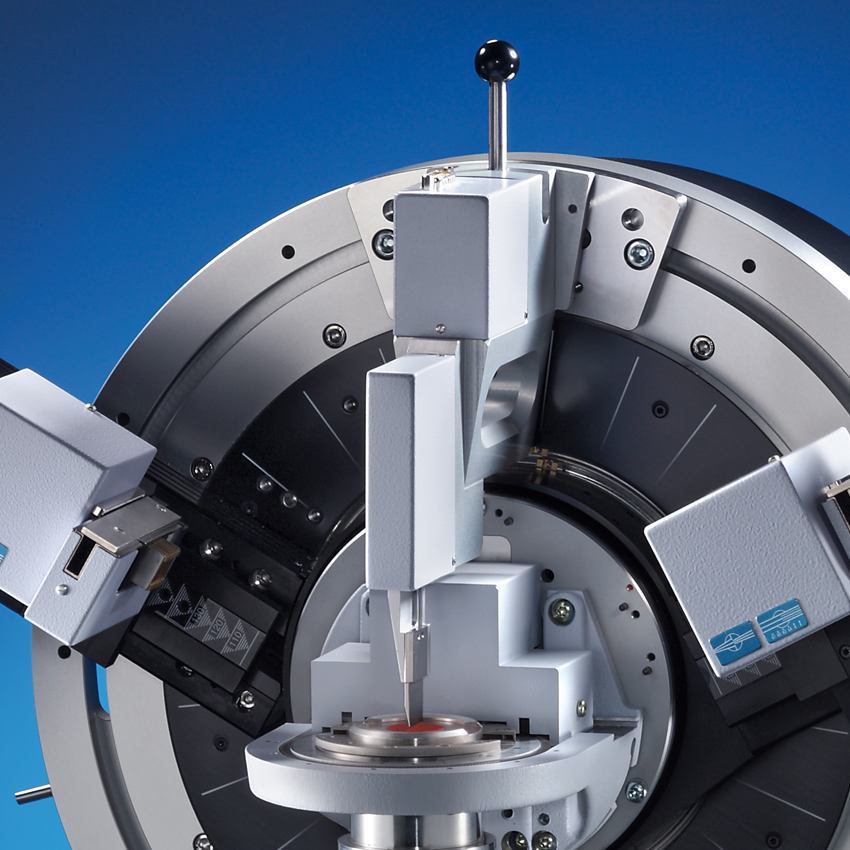

动态光束优化(dbo)
Lynxeye xe-t探测器
三人组光路与双胞胎光路
Eiger2 r探测器
为您打造合规实验室的解决方案
应用
一台衍射仪-所有应用
粉末衍射
x射线粉末衍射(xrpd)技术是最重要的材料表征工具之一。粉末衍射图中的许多信息，直接源于物相的原子排列。在d8 advance和diffrac。suite软件的支持下，您将能简单地实施常见的xrpd方法:
- 鉴别晶相和非晶相，并测定样品纯度
- 对多相混合物的晶相和非晶相进行定量分析
- 微观结构分析(微晶尺寸，微应变，无序…)
- 热处理或加工制造组件产生的大量残余应力
- 织构（择优取向）分析
- 指标化、从头晶体结构测定和晶体结构精修
对分布函数分析
对分布函数(PDF)分析是一种分析技术,它基于布拉格衍射以及漫散射(“总散射”),提供无序材料的结构信息。其中,您可以通过布拉格衍射峰,了解材料的平均晶体结构的信息(即长程有序),通过漫散射,表征其局部结构(即短程有序)。
就分析速度,数据质量以及对非晶,弱晶型,纳米晶或纳米结构材料的分析结果而言,D8推进和TOPAS软件代表了市面上性能最佳的PDF分析解决方案:
- 相鉴定
- 结构测定和精修
- 纳米粒度和形状

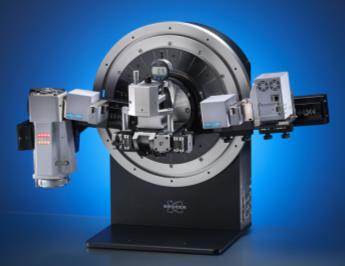

薄膜和涂层
薄膜和涂层分析采用的原理与xrpd相同，不过进一步提供了光束调节和角度控制功能。典型示例包括但不限于相鉴别、晶体质量、残余应力、织构分析、厚度测定以及组分与应变分析。在对薄膜和涂层进行分析时,着重对厚度在纳米和µm之间的层状材料进行特性分析,从非晶和多晶涂层到外延生长薄膜等。D8提前和衍射。suite软件可进行以下高质量的薄膜分析:
- 掠入射衍射
- x射线反射
- 高分辨率x射线衍射
- 倒易空间扫描
应用概况
相鉴定

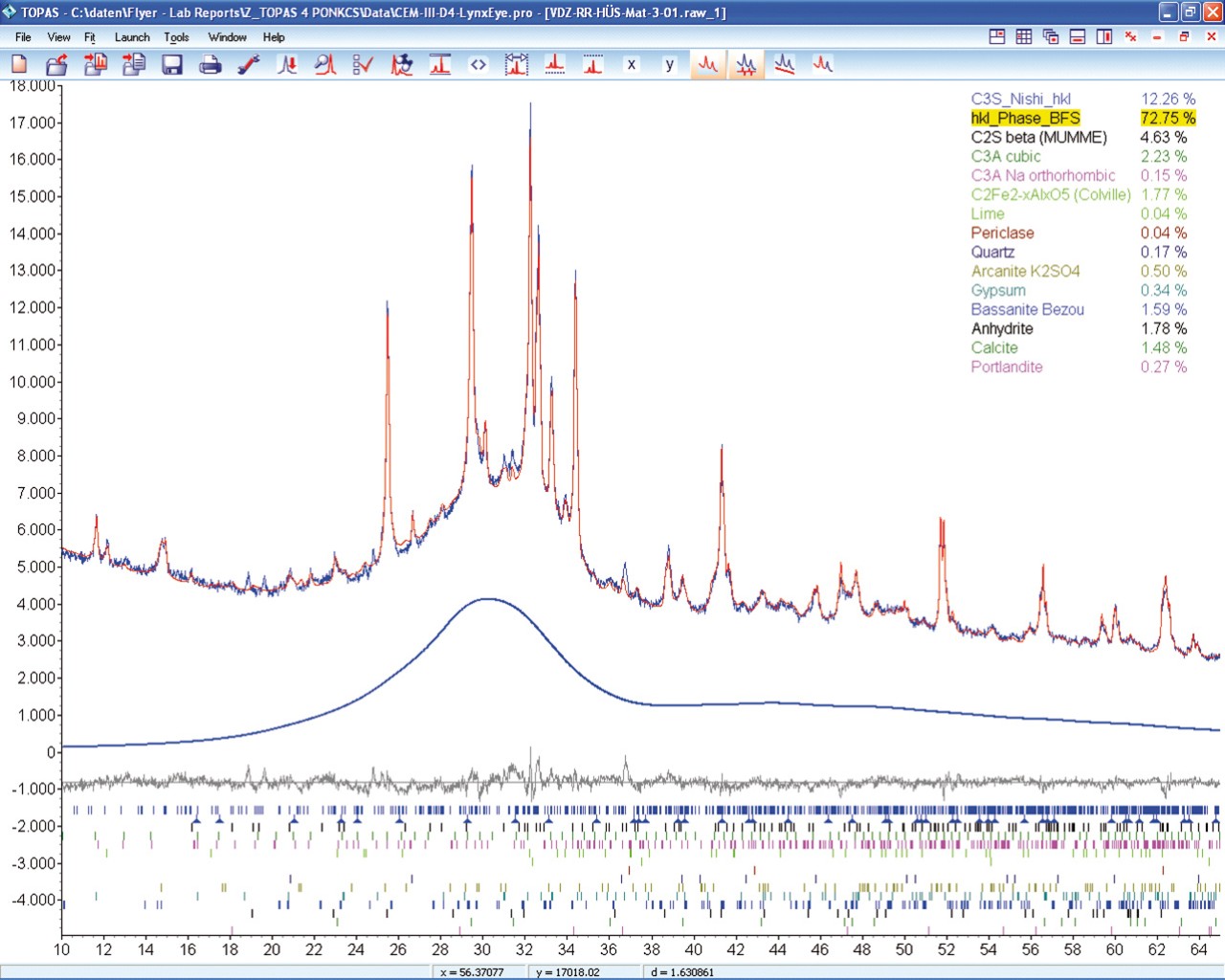

定量相分析

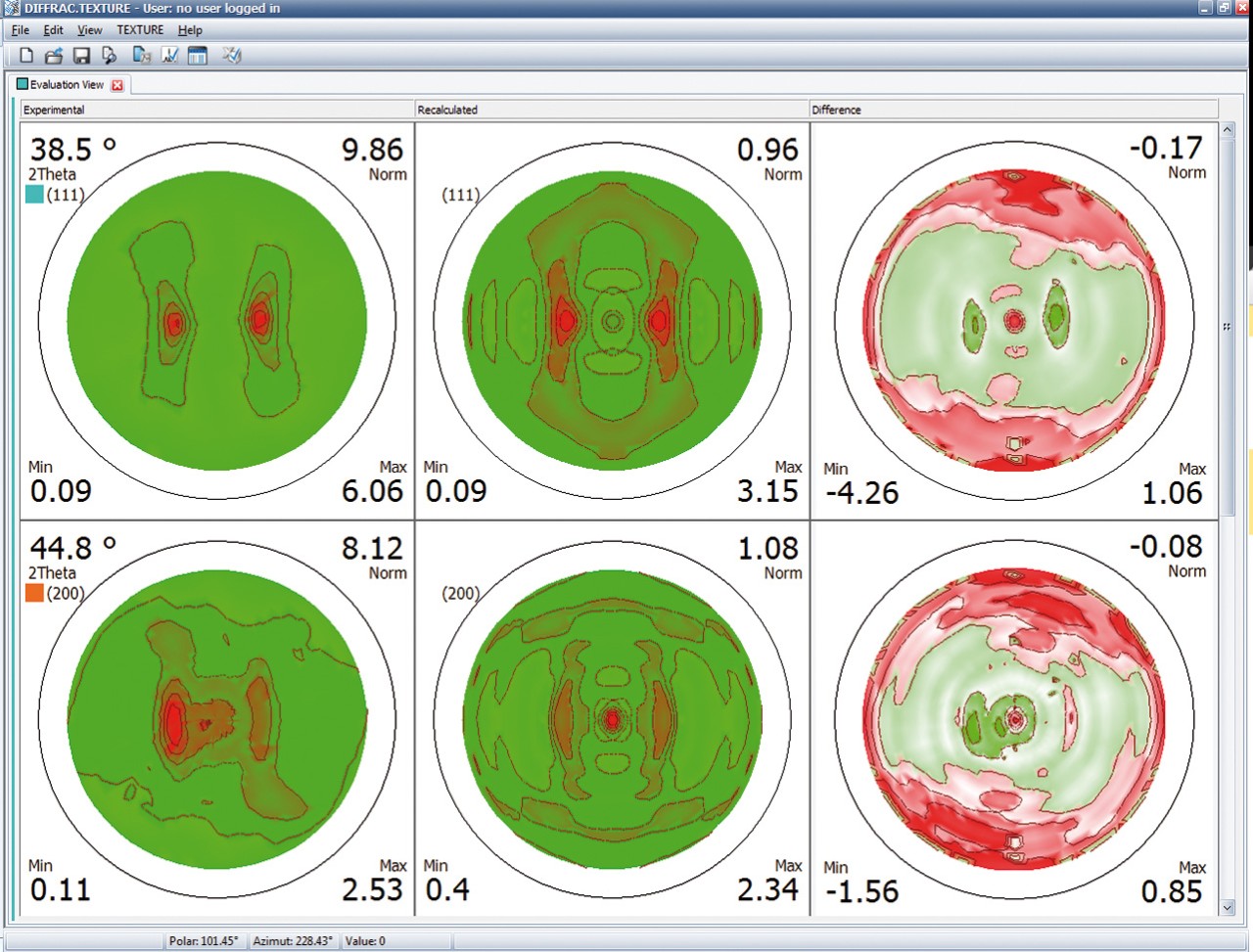

织构分析
x射线反射(xrr)
小角x射线散射(萨克斯)
技术参数
D8 advance eco规格
功能 |
规格 |
优势 |
生态 |
将购置成本降至最低 插件式分析：实验室基础设施无特殊需求 无需外部水冷 1kW X射线源功率 |
只需要一个简单的家用插座（单相电源）。因此，该装置的安装和放置是很容易和灵活的 是任何落地式xrd设备中最小的生态足迹 每年可节约高达1700m³的自来水 电能消耗减少约50% |
三人和双胞胎光学光路 |
软件按钮切换： 马达驱动发散狭缝(bb几何) 高强度Ka1,2平行光束 高分辨率Ka1平行光束 专利:us10429326, us6665372, us7983389 |
可在多达6种不同的光路几何之间进行全自动化电动切换，无需人工干预 是所有类型的样品的理想之选，包括粉末、块状材料、纤维、片材和薄膜（非晶、多晶和外延） |
动态光束优化 |
动态同步： 马达驱动发散狭缝 马达驱动防散射屏 可变探测器窗口 2Ɵ角度范围:小于1度至>大于150度 |
数据几乎不受空气、仪器和样品架散射的影响 大大提高了检测下限，可定量分析少量晶相和非晶相 在较小的2θ角度，具有无与伦比的性能，可对粘土，药物，沸石，多孔材料及其他材料进行精确研究 |
LYNXEYE XE-T |
能量分辨率:<380 eV @ 8 KeV 检测模式:0d, 1d, 2d 波长:Cr, Co, Cu, Mo和Ag 专利:ep1647840, ep1510811, us20200033275 |
无需kß滤波片和二级单色器 铜辐射即可100％过滤铁的荧光 速度比传统探测器系统快450倍 布拉格2d模式:使用发散的初级线束收集2d数据 独一无二的探测器保证：交货时绝无坏道 |
Eiger2 r二维探测器 |
Dectris公司开发的基于混合光子计数技术的新一代探测器,支持多种模式(0 d / 1 d和2 d) |
在步进扫描，连续扫描和高级扫描模式中无缝集成0d, 1d和2d检测 符合人体工程学的免对准探测器旋转功能，可优化γ或2Ɵ角度范围 使用完整的探测器视野、免工具全景衍射光束光学系统 连续可变的探测器位置，以平衡角度范围和分辨率 |
旋转光管 |
在线焦斑和点焦斑应用之间轻松快捷地进行免对准切换 |
无需断开电缆或水管、无需拆卸管道 达芬奇家具。设计:全自动检测和配置焦斑方向 |
自动进样器 |
flip:9个样品 autochanger:90个样品 |
在反射和透射几何中运行 |
D8测角仪 |
带独立步进电机和光学编码器的双圆测角仪 |
布鲁克独有的准直保证，确保了无与伦比的准确性和精确度 绝对免维护的驱动机构/齿轮装置，终身润滑 |
非环境条件 |
温度:从-4k到1800k 压力:10-。mbar至100 bar 湿度：5％至95％ |
在环境和非环境条件下进行研究 DIFFRAC。达芬奇设计助您轻松更换样品台 |
软件
使用diffrac。suite进行规划，测量和分析
衍射。suite™带来了丰富的软件模块，让您轻松实现x射线粉末衍射数据的采集和评估。基于微软的。net技术,DIFFRAC.SUITE提供了现代软件技术的所有优点,以实现稳定性,最大的易用性和联网。
完全可定制的用户界面的特点是插件框架，提供了通用的外观，感觉和操作。所有测量和评估软件模块都可以作为单独的应用程序运行,也可以集成到DIFFRAC.SUITE的插件框架中。无限制的联网允许访问和控制客户网络内任意数量的D2移相器、D8进步,D8发现和D8努力衍射仪。
测量软件：
向导—方法规划
指挥官-方法执行和直接测量
工具-仪器控制的工具入口:
粉末衍射软件：
Dquant -定量相分析
Eva -相鉴定和定量相分析
Topas -峰型分析，定量分析，结构分析
材料研究软件：
萨克斯-小角度x射线散射软件

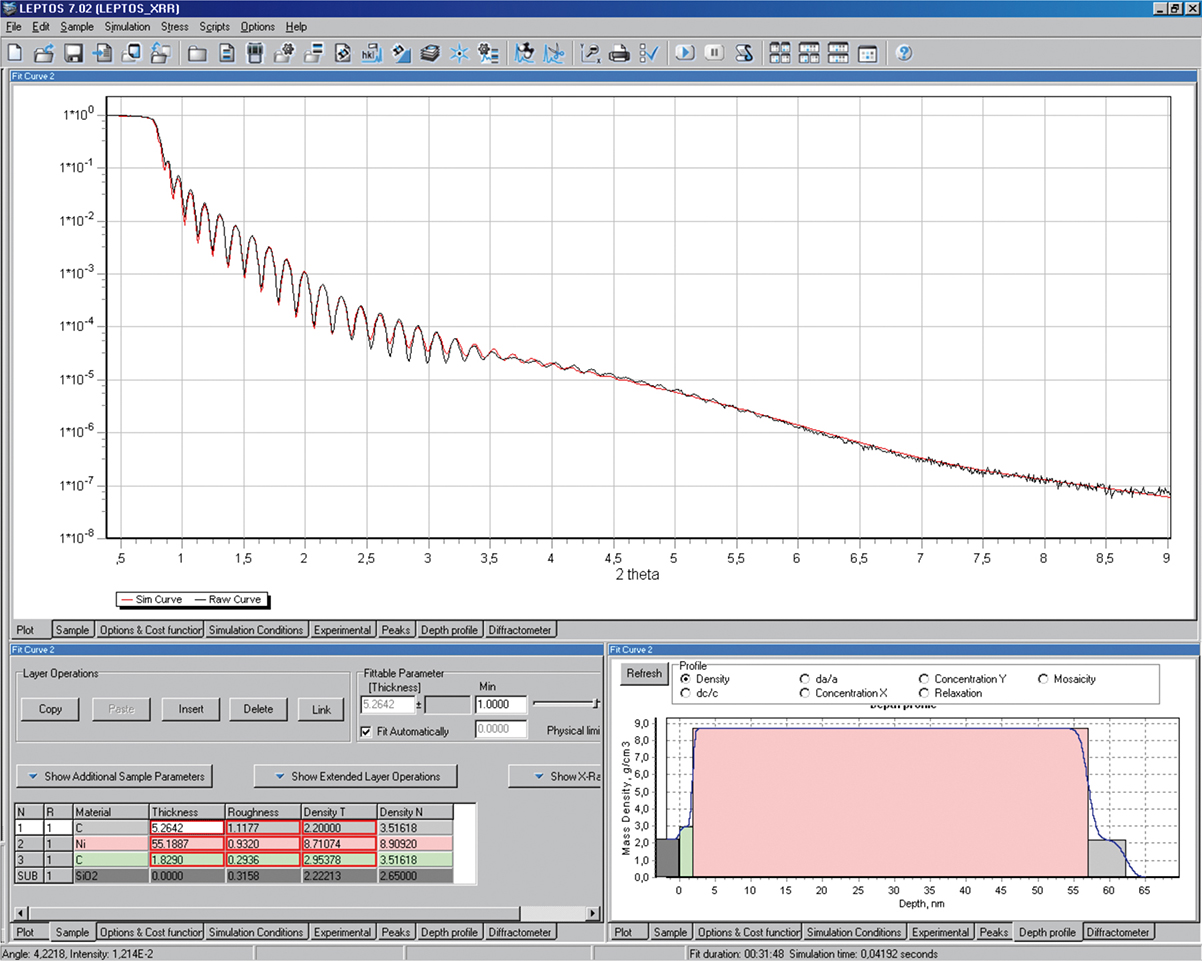

XRR -全面的x射线反射分析
texture -全面的织构分析满足易用性
Leptos -薄膜分析/残余应力研究
