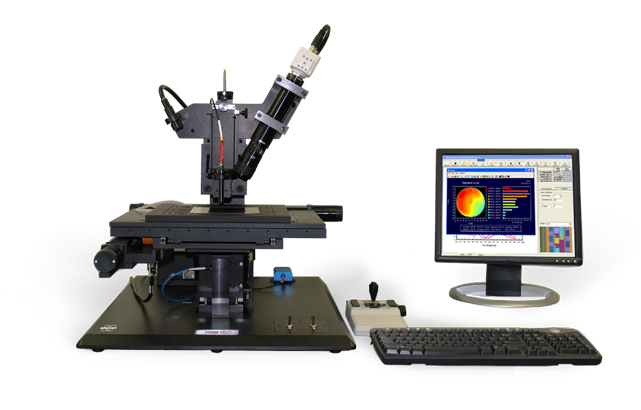

FilmTek™3000 PAR增强了我们独特的组合反射-透射分光光度计设计,可以对沉积在透明基底上的图案薄膜进行表征,特别是用于光学减反射涂层、激光反射镜和薄金属等的非常薄的吸收膜。
除了完全集成我们的先进和专有的材料建模软件和优化算法,该系统利用我们的专利抛物面镜技术,实现小的光斑尺寸(至50 μ m),并增强其与图案薄膜样品的兼容性。因此,FilmTek 3000 PAR为图形薄膜表征提供了与FilmTek 3000为无图形薄膜样品提供的相同水平的性能和数据质量,使用户可以轻松地收集具有挑战性的图形薄膜样品的精确、同步反射和传输测量,即使是那些在DUV中高度吸收的样品。
允许同时确定:
几乎所有的半透明薄膜的厚度从小于100 Å到大约150 μ m都可以高精度地测量。典型的应用领域包括:
灵活的软件可以很容易地修改,以满足研发和生产环境中独特的客户需求。
膜厚度范围 | 3 nm至150 μ m |
---|---|
膜厚度精度 | ±1.5 Å NIST可追溯标准氧化物1000 Å到1µm |
光谱范围 | 220纳米- 1700纳米(标准为220纳米- 1000纳米) |
测量光斑大小 | 25 μ m - 300 μ m (50 μ m标准) |
样本大小 | 50毫米- 300毫米(标准为150毫米) |
光谱分辨率 | 0.3 - 2nm |
光源 | 稳压氘卤素灯(使用寿命2000小时) |
探测器类型 | 2048像素Sony线阵CCD / 512像素冷却滨松InGaAs CCD阵(近红外) |
电脑 | Windows™10操作系统的多核处理器 |
测量时间 | 每个部位(如氧化膜)小于1秒 |
电影(年代) | 厚度 | 测量参数 | 精度(1σ) |
---|---|---|---|
氧化/ Si | 200 - 500 Å | t | 0.5 |
500 - 10000 Å | t | 0.25 | |
1000年,一个 | t、n | 0.25 Å / 0.001 | |
氮化硅/硅 | 200 - 10000 Å | t | 0.5 |
光刻胶/ Si | 200 - 10000 Å | t | 0.5 |
a-Si /氧化物/ Si | 200 - 10000 Å | t | 0.5 |
