EBSD表征的镍基高温合金显微组织

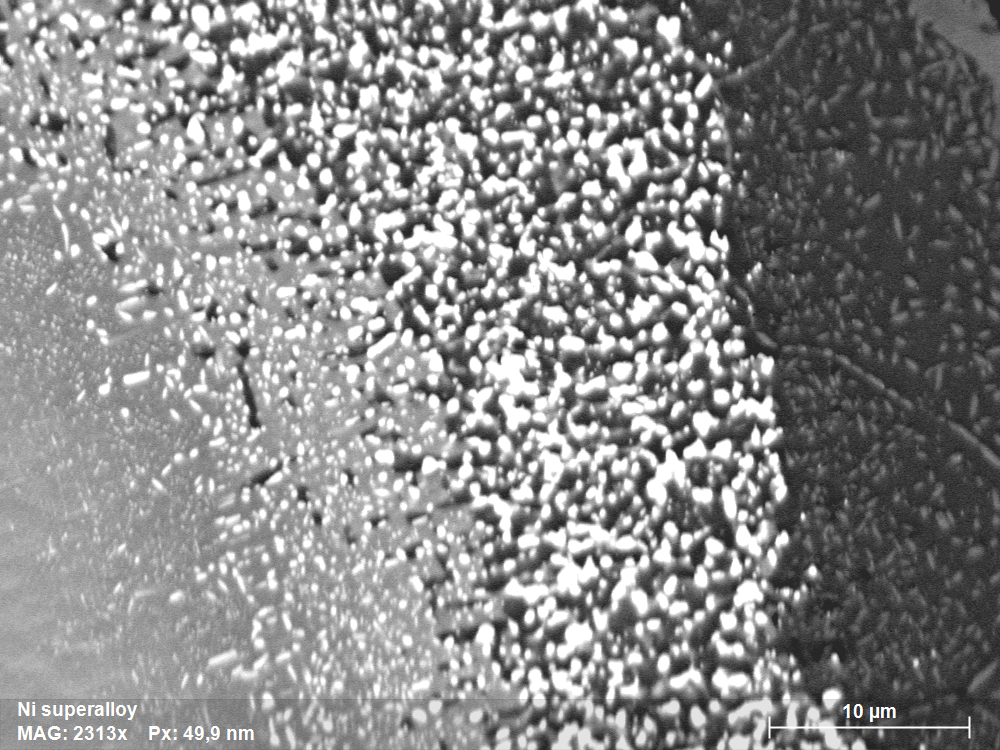

图1:ARGUSTM成像探测器获得的相位对比图像显示了至少4个不同的相位。注意在相边界处有大量细小的析出相。EBSD/EDS同步测量结果如图2和图5所示。
镍基高温合金以其优异的机械强度、抗热蠕变变形、疲劳、腐蚀或氧化性而闻名。因此，它们通常是燃气轮机和航空发动机高温结构应用的首选材料。bob平台靠谱吗表征其微观结构对控制力学性能至关重要。此外，二次相析出相(ɣ′、氮化物、碳化物)的固溶和析出强化是实现高温强度的必要条件;因此，确定在强化过程中形成的未知析出相非常重要。
在本应用实例中，我们揭示了EDS辅助EBSD测量在成功识别和标度不同相(包括细析出相)中的重要性。测量区域在图1的相位对比图像中可见(用ARGUS™BSE探测器获得)。从ARGUS图像中可以推断出大量细小析出相(碳化物)和其他3种不同相的存在。结合EBSD/EDS测量在50 nm步长空间分辨率下进行，以分辨碳化物。EBSD结果如图2、5和6所示。采用EDS和EBSD相结合的测量方法确定了四种相:镍(基体)、镍铝、镍钨和碳化钽。
这种分析的挑战在于成功地将碳化物与镍基体相区分开来。两者都具有立方fcc结构，因此产生非常相似的衍射图样(见图3和图4)。为此，通过EDS辅助的EBSD标度离线校正了图谱。结果如图5所示。

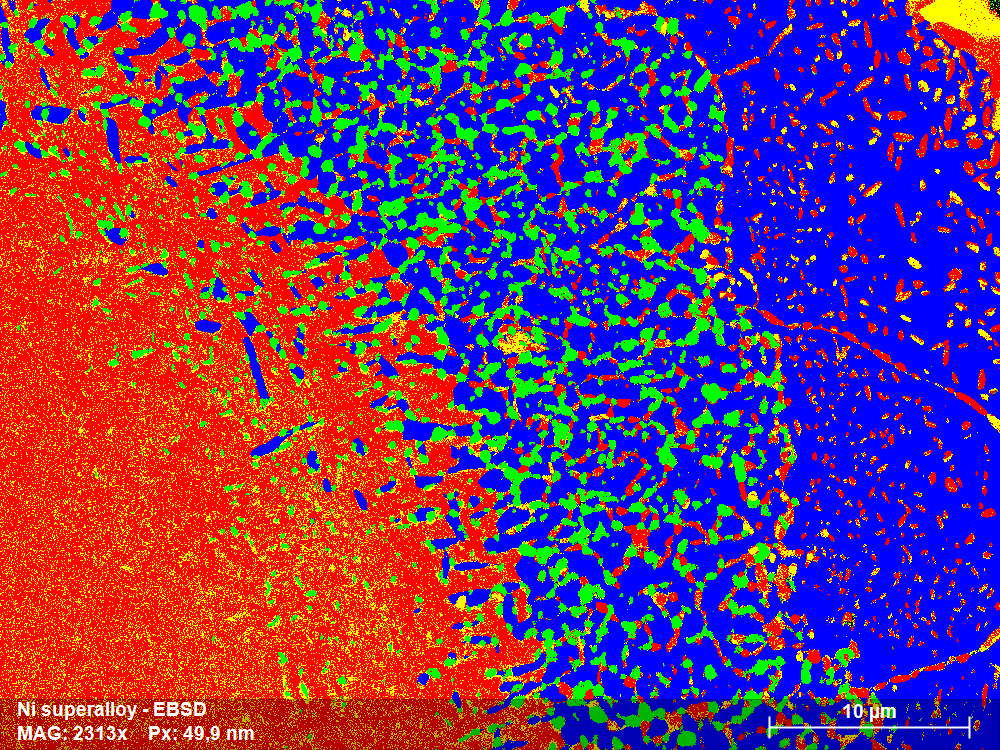

图2:未处理的EBSD相位图。采用EDS和EBSD相结合的方法对所有相进行了鉴别。镍基相为红色，NiAl为蓝色，TaNiC为黄色，NiW为绿色。命中率是97%。由于碳化物和镍相具有相似的点阵参数，使得它们的衍射图样相似(见图3和图4)，因此在EBSD分度过程中需要EDS辅助。由于EDS是与EBSD标度同时测量的，因此数据可以离线校正，而不需要SEM。结果如图5所示。

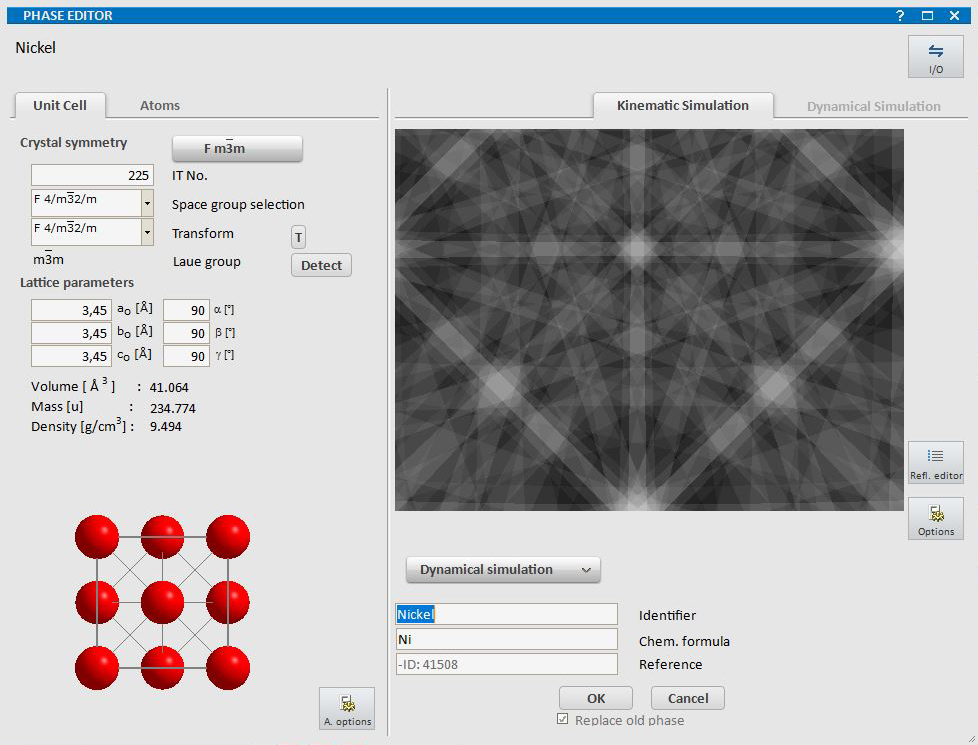

图3:立方fcc结构镍基体相的晶体学信息，以及单元格和相应的球形菊池图(运动学模拟)。

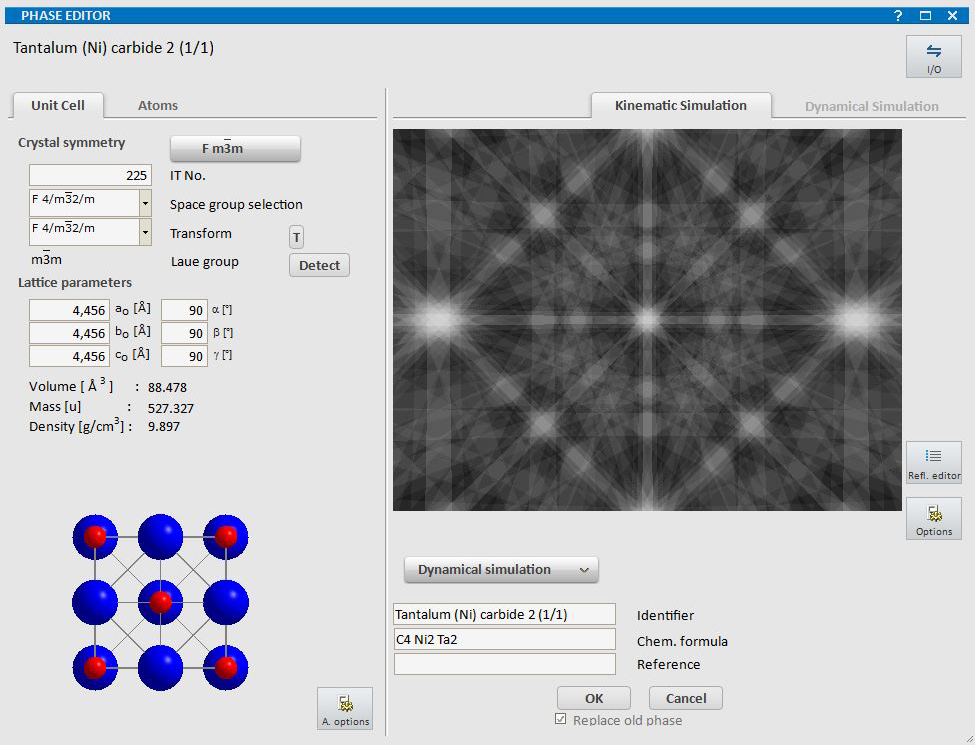

图4:钽镍碳化物相的晶体学信息，立方NaCl结构，单位单元和对应的球形菊池图(运动学模拟)。

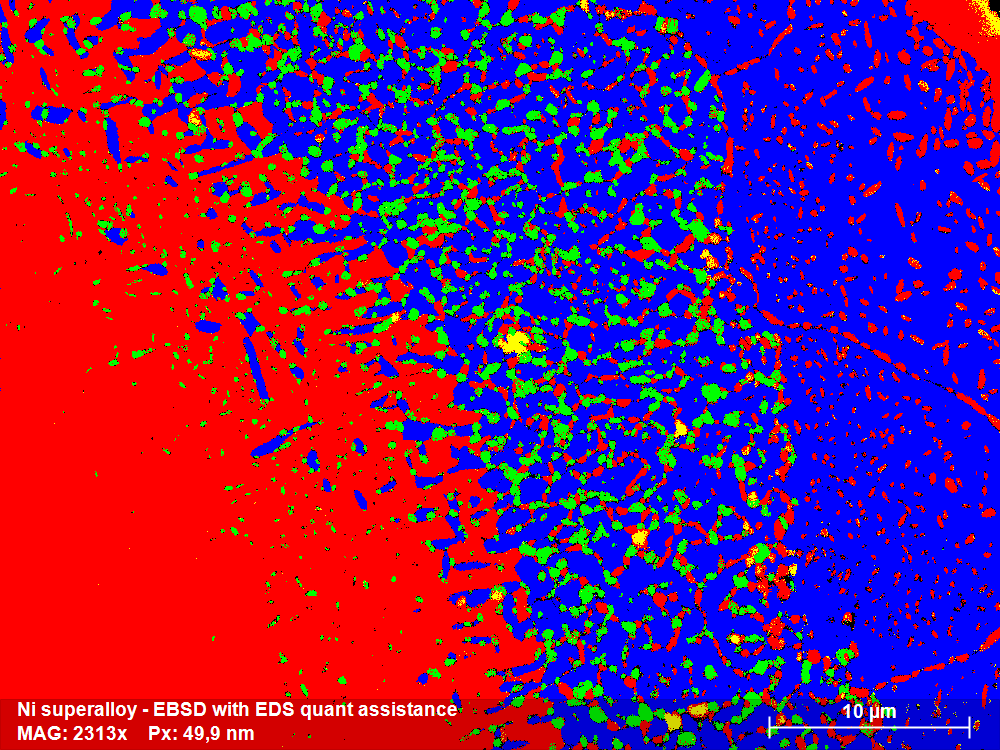

图5:EDS辅助下的EBSD相图:在EDS辅助下区分所有相。分度率为98.6%，无错分度，精细碳化物析出良好。eds辅助的EBSD索引可以在SEM现场完成，也可以离线完成，允许随时纠正或完成测量，而不需要在SEM花费额外的时间。
