镍基高温合金组织的EBSD表征
图1:用ARGUSTM成像探测器获得的相位对比图像显示了至少4个不同的相位。注意在相界处有许多细小的析出物。同时进行EBSD/EDS测量的结果如图2和5所示。
镍基高温合金以其优异的机械强度、抗热蠕变、抗疲劳、抗腐蚀或抗氧化而闻名。因此，它们通常是燃气轮机和航空发动机高温结构应用的首选材料。bob平台靠谱吗表征其微观结构对控制其力学性能至关重要。此外，二次相析出物(α′、氮化物、碳化物)的固溶和析出强化是实现高温强度的必要条件;因此，确定强化过程中形成的未知沉淀具有重要意义。
在这个应用实例中，我们揭示了EDS辅助EBSD测量在成功识别和标引不同相(包括细沉淀物)方面的重要性。测量区域在图1的相衬图像上可见(使用ARGUS™疯牛病探测器获得)。从ARGUS图像中可以推断出大量的细沉淀物(碳化物)和其他3种不同相的存在。结合EBSD/EDS测量，在50 nm步长的空间分辨率下对碳化物进行了解析。EBSD结果如图2、5和6所示。结合EDS和EBSD测量，确定了四种相:镍(基体)、镍铝、镍钨和碳化钽。
这种分析的挑战是成功地将碳化物与镍基相区分开来。两者都具有立方fcc结构，因此产生非常相似的衍射图样(见图3和图4)。为此，通过EDS辅助EBSD标引离线修正了该图。结果如图5所示。
图2:未处理的EBSD阶段图。结合EDS和EBSD进行物相鉴定。镍基相显示为红色，NiAl为蓝色，TaNiC为黄色，NiW为绿色。命中率为97%。由于碳化物和镍相具有相似的晶格参数，因此难以用EBSD进行区分(见图3和图4)。因此，在EBSD标引过程中需要EDS辅助。由于EDS是与EBSD标引同时测量的，因此数据可以离线校正，而不需要SEM。结果如图5所示。

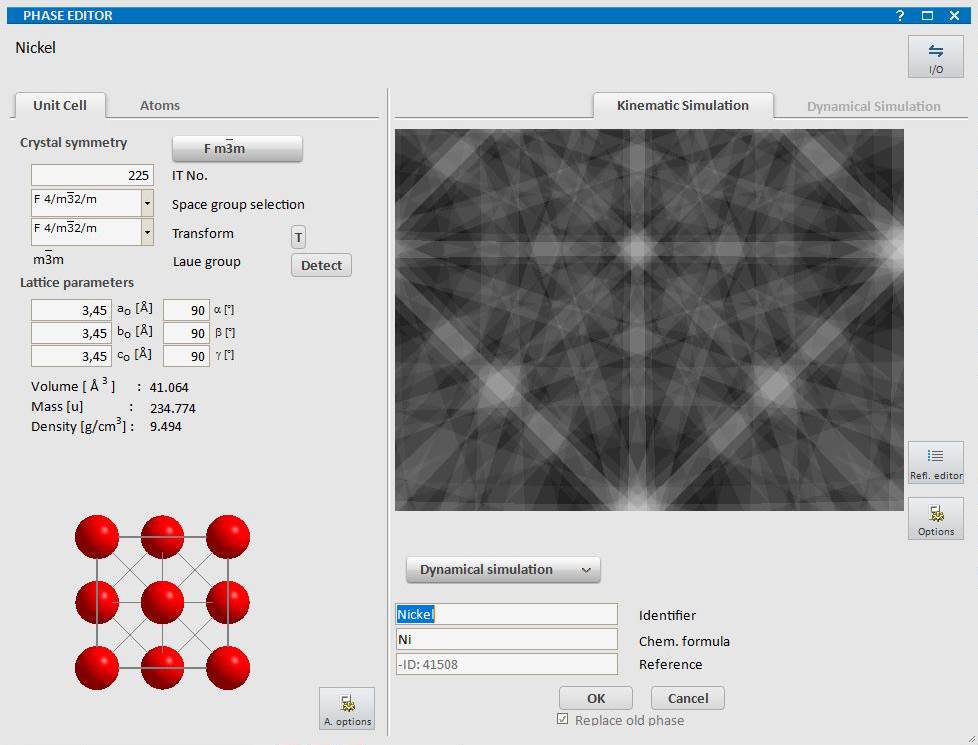

图3:镍基相的晶体学信息，立方fcc结构，具有单位晶胞和相应的球形Kikuchi图案(运动学模拟)。

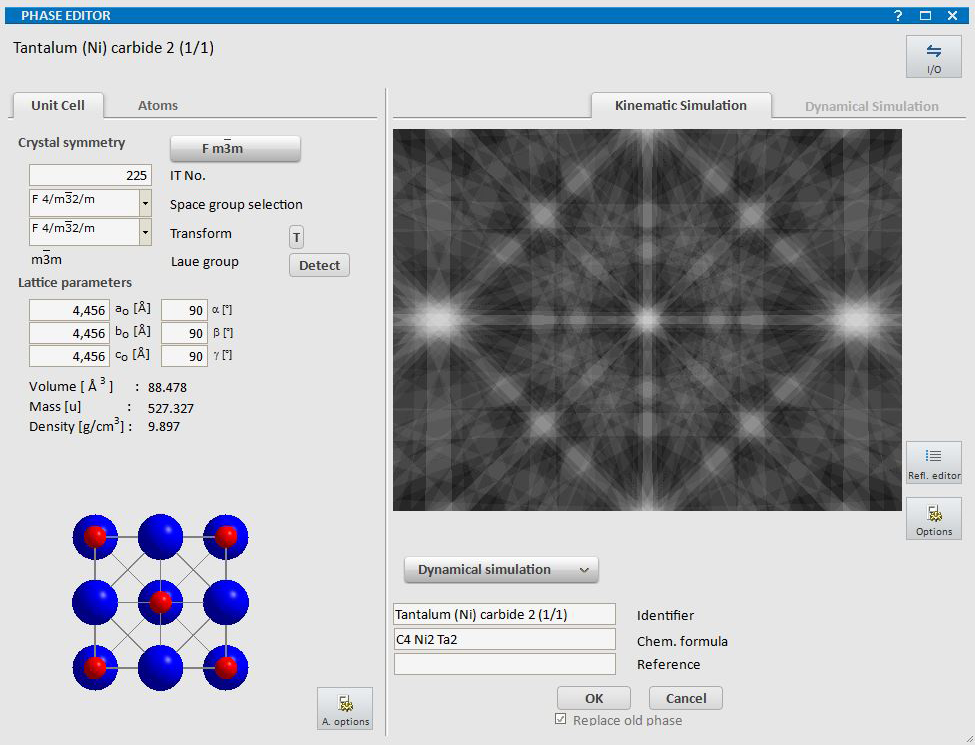

图4:钽镍碳化物相的晶体学信息，立方NaCl结构，具有单位晶胞和相应的球形Kikuchi图案(运动学模拟)。
图5:EDS辅助下的EBSD相图:在EDS辅助下，可以区分所有的相。分度率为98.6%，无分度错，细小碳化物析出良好。eds辅助的EBSD标引可以在扫描电镜上实时或离线完成，允许随时纠正或完成测量，而不需要在扫描电镜上花费额外的时间。
