绘制磁性纳米结构

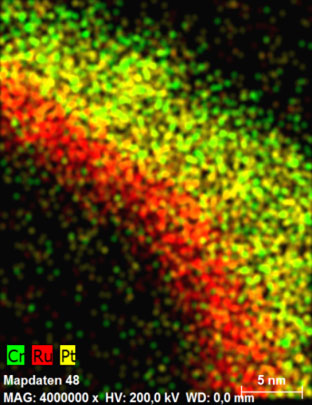

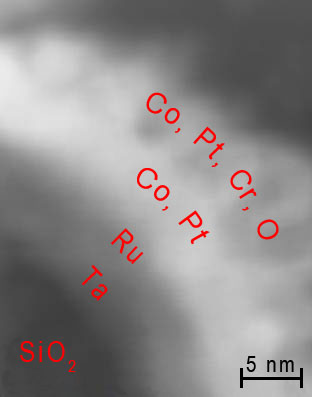

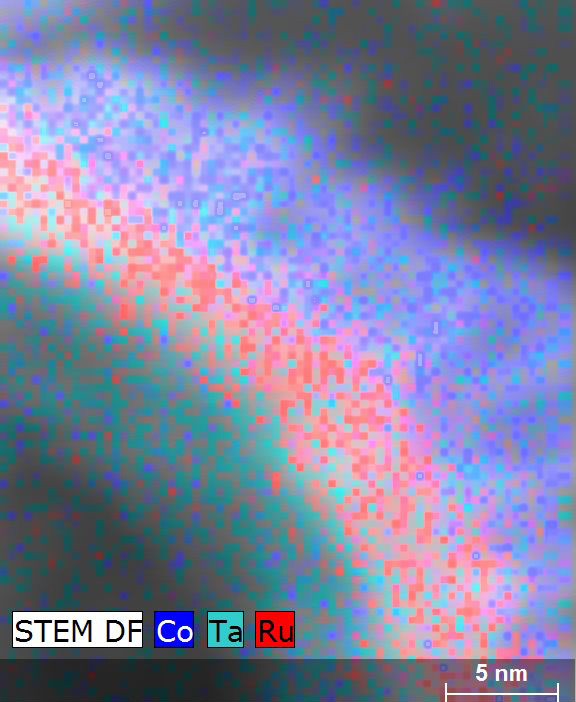

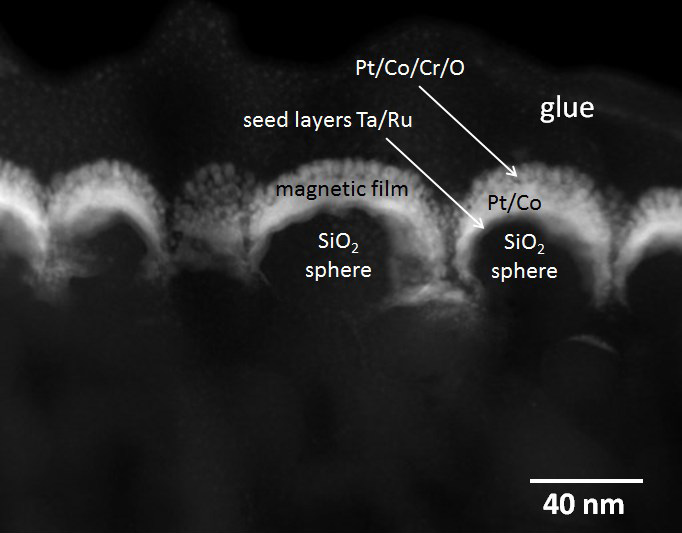

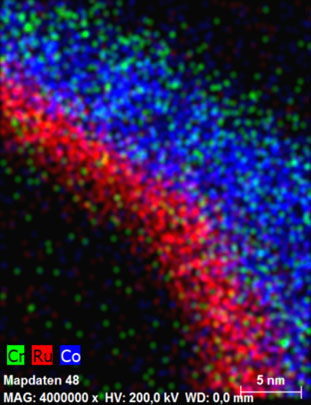

样品由SiO2球体组成，表面覆盖着纳米薄的钽(Ta)、钌(Ru)层，最上层是钴(Co)、铂(Pt)、铬(Cr)和氧(O)的混合物。从像差校正的HAADF图像中可以清楚地看到，顶层具有刺猬状结构。在传统的STEM中使用EDS，可以定位元素，并获得更清晰的分层结构图像。例如，在使用8 x 8 binning对地图进行量化后，很容易区分由Ru和Ta组成的种子层，以提高这种快速测量的统计性能。混合元素图提供了一些结论，这些结论对功能磁层的性质和产生过程非常重要:

a) Co和Pt均匀分布在顶层

b) Co和Pt在单个晶体的底部形成一个封闭的薄膜，导致磁连接和容易开关行为

c) Cr似乎集中在结构的最表面。

在cs校正的STEM中使用EELS的更高分辨率映射，发表在APL(磁性刺猬样纳米结构，C. Brombacher, M. Falke, F.施普林格，H. Rohrmann, a . Goncharov, T. Schrefl, a . bleloch, M. Albrecht Appl。理论物理。let . 97，(2010) 102508。DOI: 10.1063/1.3486679)表明，氧化铬正在将这种刺猬状结构的单个Pt-Co晶体的外部部分相互隔离，因此磁各向异性可用于设备应用，如数据存储。bob平台靠谱吗
