Hysitron PI95
透射电子显微镜(tem)内的定量纳米力学测试
亮点
hyysitron PI 95 TEM picoentiter
95年布鲁克的HysitronπTEM PicoIndenter是首台能够直接在透射电子显微镜(TEM)内观察的深度感应纳米压痕设备。有了这种测试仪器，不仅能够对纳米级材料的力学响应进行成像，还可以同时获取载荷-位移数据。此外，集成视频接口允许在载荷-位移曲线和对应的tem视频之间进行同步。
全面
深度感应纳米压痕
实现tem内纳米力学测试的直接观测。
高性能
高级控制模块
提供高达78千赫反馈速率和38千赫的数据采集速率，以捕获瞬态事件(如错位突变等)。
精确
三级定位系统
包括三轴定位器，3d压电调整器和用于静电驱动和电容位感应的高级传感器。
特点

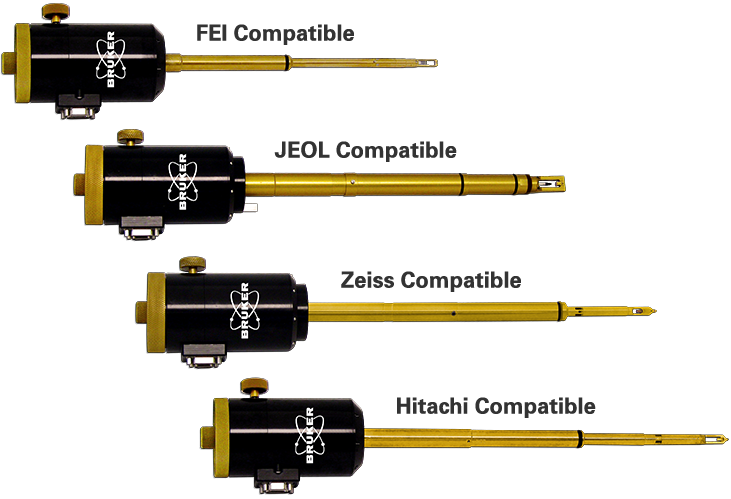

针对您的tem的定制解决方案
Hysitron PI 95经过精心设计，可与JEOL, FEI，日立和蔡司显微镜兼容。有了这种仪器，不仅能够对纳米尺度材料的力学反应进行成像，而且可以同时获取定量机械数据。集成的视频接口允许载荷-位移曲线和相应的tem视频同步。
针对纳米级研究进行了优化

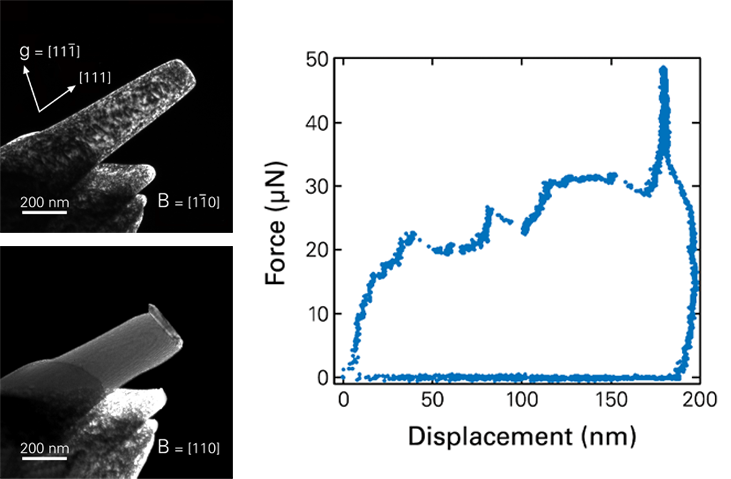

压缩前和压缩后镍纳米柱的暗场tem图像。最初在柱子中观察到的高错位密度在压缩时已经消失。(来源:Nature Materials 7,115 -119(2007)。)
Hysitron PI 95特别适用于纳米尺度现象的研究。在TEM中执行这些类型的研究可以明确区分力或位移瞬变的许多可能原因,这些原因可能包括错位爆发,相变,剥落,剪切带或断裂产生。
无与伦比的性能

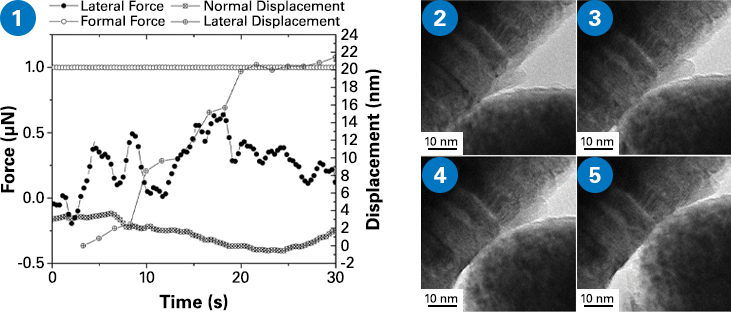

示例1μN划痕测试:(1)正向和横向载荷,正向位移随时间变化;(2 - 5)原位TEM视频中的相应的帧,显示DLC薄膜在颗粒顶部的变形。
Hysitron PI 95采用三级控制进行尖端定位和力学测试。除了三轴粗定位器和用于精细定位的三维压电调整器外，该仪器还配备了用于静电驱动的传感器和用于获取定量纳米级力学测试数据的电容位移传感器。
