BioSpec 70/20和94/20 |布鲁bob电竞安全吗克

亮点

无限可能

从光电子学到美国手语到IntraGate到冷冻器,这台核磁共振集成了所有功能,支持您用创造力激发无限的应用可能性

模块化/不设限

可持续升级的宠物插入,NEO电子配件,最新的线圈和软件,让您的仪器始终跑在行业技术的最前沿

超屏蔽制冷/可靠性

零液氦蒸发和免氮usr磁体技术可有效延长服务周期

BioSpec手册

下载

亮点

磁体零液氦蒸发，免液氮，超屏蔽制冷(usr)磁体技术，有效降低维护成本并延长维护周期
机器驱动的动物处理系统可以对动物准确定位，有效提升实验效率
全二阶和z3高功率匀场通道保证了波谱学和MRI的最佳性能
可灵活扩展的皇冠NEO电子装置可同时支持MRI和夫人应用,整合多达16个接收通道
实时谱仪操控，以优化扫描期间的采集参数
高性能的bga-s-hp梯度线圈具有最高的梯度强度，切换速率和匀场电流
快速且易安装的梯度/匀场插件，可为小型样品提供最佳的梯度/匀场性能
为小鼠和大鼠提供完整的射频线圈组合,包括头部,脑部,心脏,身体,光遗传学、动脉自旋标记的线圈,多达16个通道的多通道射频线圈,以及X -核。
mri低温探头，小鼠为2元，4元或13c，大鼠为4元，灵敏度明显提高。
所有关键部件（软件、磁体、梯度、谱仪、射频线圈）的内部开发和生产确保了最佳性能和较短的维修时间。

Mri rf线圈

Mri低温探头

多模式成像操作软件

应用

扩散成像：癫痫发生过程中胶质增生的追踪

在配备有MRI冷冻探针的BioSpec 70/20上对一只癫痫小鼠进行体内DTI和磁道成像测量,显示出胶质增生的发展(a - c)。随后该动物的组织学(GFAP红色,GS绿色)显示颗粒细胞层GCL的分散(d)和径向胶质细胞的肥大(d,插入),这在对照动物中是不存在的(情况)。图片来源:德国弗赖堡大学医学中心,N。施瓦德拉普，J.亨尼格等

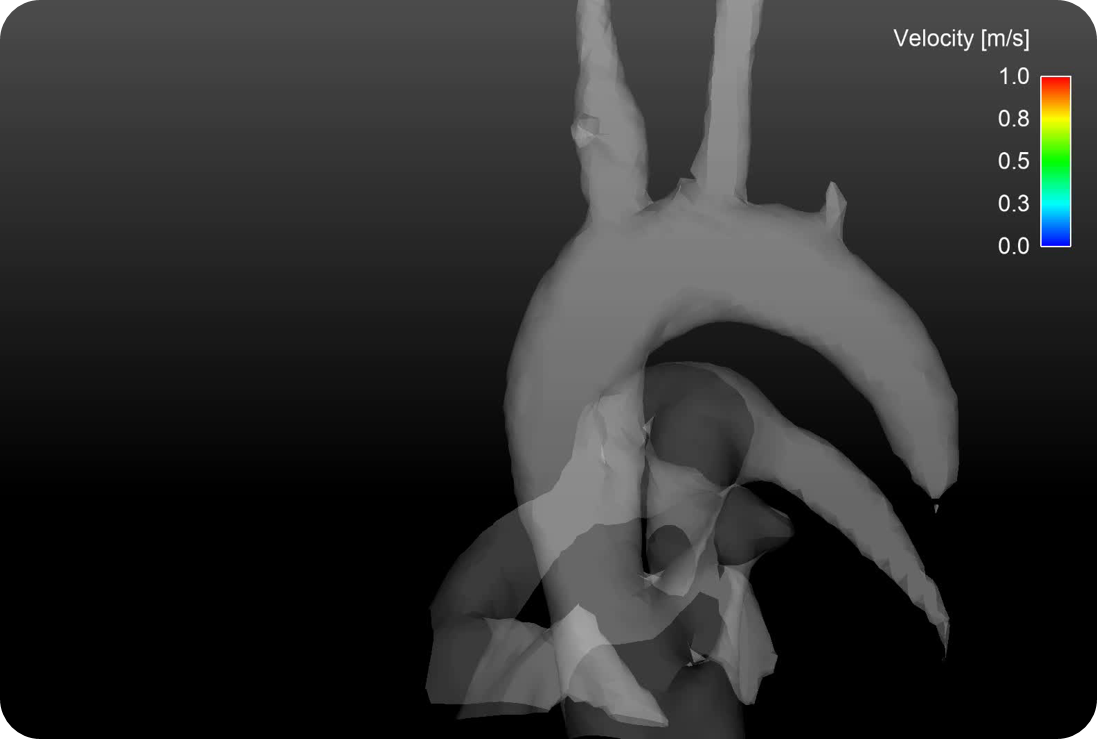

小鼠主动脉流动

主动脉弓的定量流量测量,如这里使用血管内造影剂,在配备有MRI冷冻探针的BioSpec 70/20上测量,可用于监测心血管疾病。图片来源:德国弗莱堡大学医学中心医学物理学部，Moritz Braig

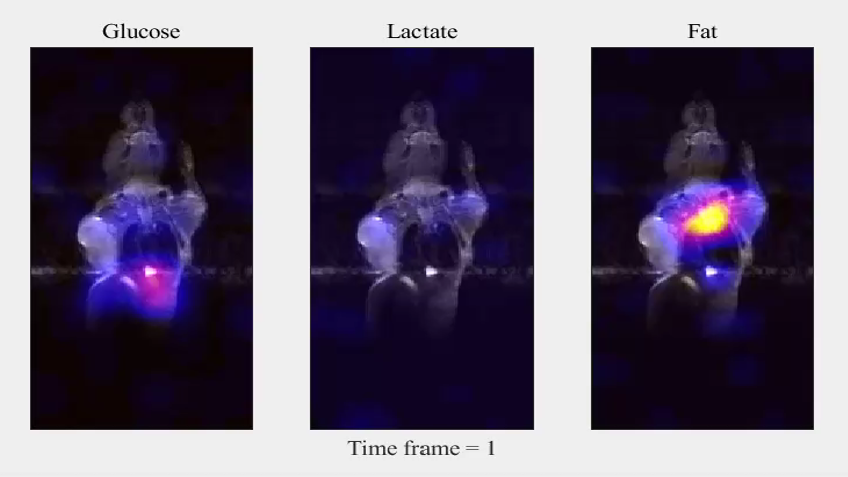

肿瘤代谢的动态监测

在BioSpec 70/20上的1 h-13c HMQC MRSI中,可以看到注射了[U-13C]相关的肿瘤小鼠的葡萄糖转化为乳酸。图片来源:日本京都大学信息学学院,T。松田，今井，田中，山本，格勒。参考文献:u。王晓燕，王晓燕，王晓燕，王晓燕，田中章，中国生物医学工程学报，2018，#1289

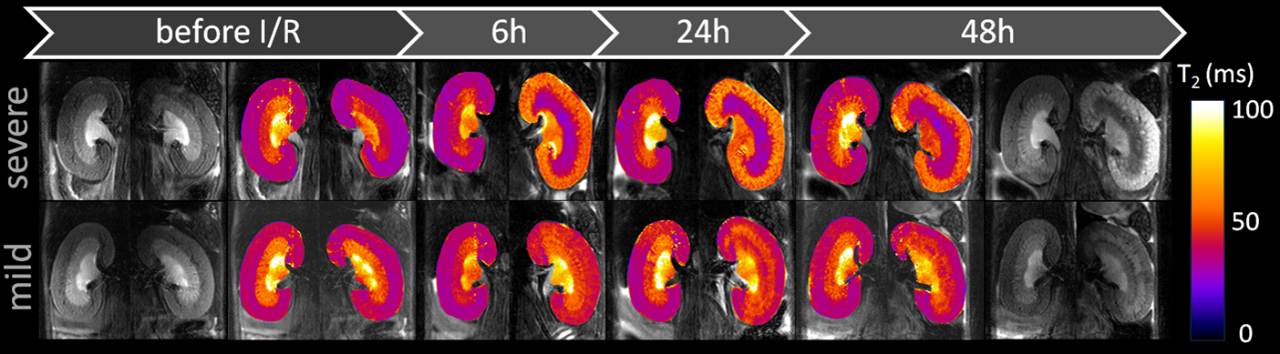

小鼠肾脏的缺血和再灌注

在BioSpec 94/20上记录的T2加权图像和定量T2图表明,缺血后的愈合过程取决于受伤的严重程度。图片来源:德国柏林Max-Delbrueck分子医学中心,T。Niendorf

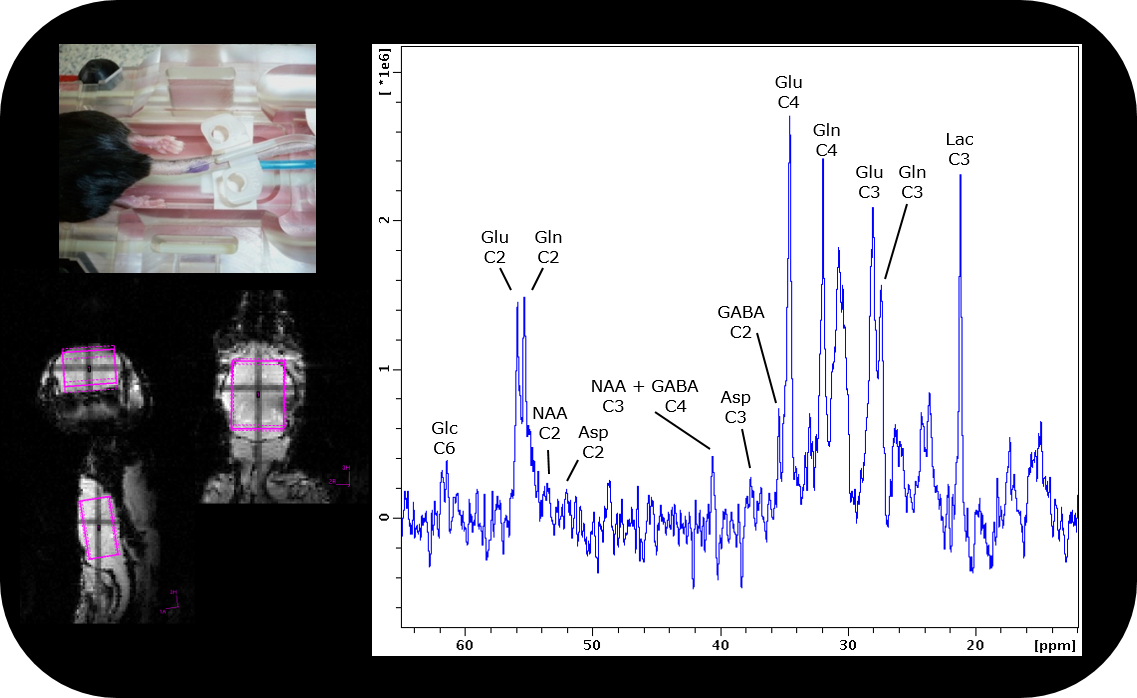

isis小鼠大脑的局部13c波谱分析

在配备有MRI冷冻探针的BioSpec 94/20上,当对禁食过夜的小鼠进行13 c -葡萄糖栓塞后持续输注时,可以在13 c谱图中检测到葡萄糖代谢。图片来源:德国图宾根马普所,R。Pohmann

自动触发的小鼠脊柱血管造影

在这幅脊髓图像中可以看到肋间后动脉和静脉的优质成像,该图像是在配备有MRI冷冻探针的BioSpec 94/20上使用自动触发式IntraGate方法获得的。

技术参数

磁体

场强:7特斯拉(BioSpec 70/20)， 9.4 T (BioSpec 94/20)
孔径宽度:20厘米
场均匀性(120毫米DSV):±10 ppm
磁体技术:零液氦蒸发，免液氮技术，超屏蔽制冷(usr)超导磁体，节约维护成本，有效延长维护周期

梯度

梯度内径:114毫米
梯度强度:440吨/米(660吨/米与高功率选项)
最大梯度强度可达1000 mT/m
切换速率:3440吨/米/秒(4570吨/米/秒高功率选项)
主动屏蔽的梯度系统
集成式匀场线圈，实现最佳场均匀性

ParaVision

直观的软件包，用于多维mri / mrs数据的采集，可视化，重建和分析mri和/或pet / mr数据
超过100个经过验证并可随时使用的小鼠和大鼠活体成像操作和扫描程序
MRI序列包内含超过1000个序列变化,包括使用基于导航仪的使用IntraGate方法可以实现无线心脏成像,具有卡式或径向读出,以及短回波时间成像,如UTE和中兴
