Elexsys

Elexsys-II E600/680

高频/高场EPR和94 GHz的Endor

EPR光谱仪的Elexsys家族现在包括两个W波段系统，即E600和E680。前者针对94 GHz的CW-EPR实验进行了优化，而E680在CW-和FT模式中都运行。这些高级研究工具提供了最大的性能和灵活性，同时仍然易于操作。因此，高频EPR的所有优势都可以易于访问。

该设置提供了准确的最终操作频率 - 所有G因子测量的必不可少。模块化体系结构可以确保系统中的灵活性，从而使系统设置为CW或组合的FT/CW仪器。可以按按钮将系统操作从CW转换为FT，甚至可以从W波段转换为X波段。可变温度的W波段Teraflex探测头从4 K到300 k。

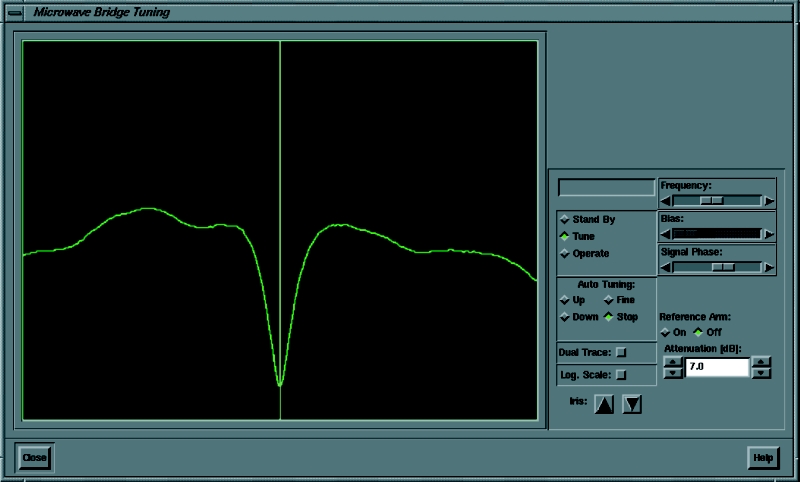

样品可以在任何温度下交换。高精度的腔匹配，调整和样品定位力学促进了易于处理的高样品吞吐量。对于桥梁和谐振器调谐，在IF上生成并检测到400 MHz宽的调谐显示。XEPR软件及其易于学习的图形用户界面辅以所有这些硬件功能。

主要特点

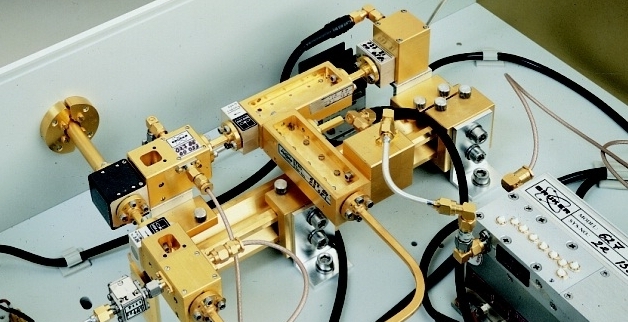

W频桥

在W波段的60 dB范围内精确的微波电源设置
在X波段的中间频率（IF）上设置并监视所有FT-EPR相关参数，例如脉冲功率，宽度和相位
高光谱纯度和灵敏度是通过固定频率振荡器和PLL电路的组合实现的

附加的功能

W波段操作所需的高品牌场需要超导磁铁，但是并非所有超导磁体都可以缝制。因此，EPR 6T SC是用EPR光谱开发的。
随着高频EPR（尤其是脉冲EPR）的发展，EPR光谱学家的欲望也随之发展。根据脉冲EPR实验，具有更多微波功率的某些优势。对于这种情况，我们提供两个W波段升级。

技术细节

•94 GHz操作频率

•CW和FT操作

•Eldor和Endor

•100兆瓦，400兆瓦和2 W电源选项

•单模式谐振器

•样品温度：4-300 K

•超导磁铁

6主管
0.2 T扫

高频EPR的优点

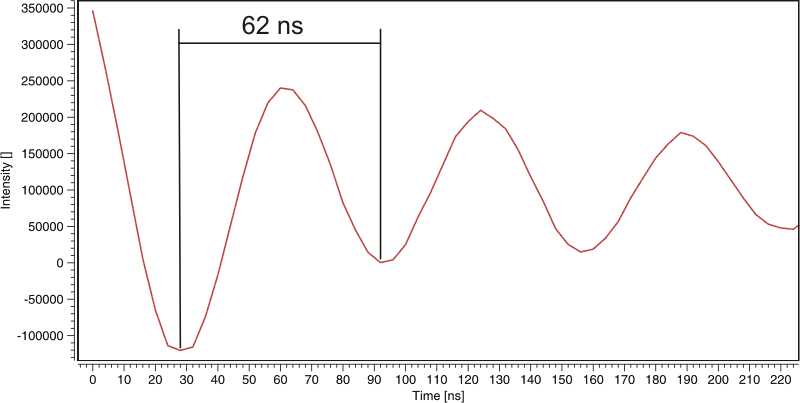

MW-NON煤样品在94 GHz。营养周期为62 ns，具有400兆瓦的高功率升级单元。

由于较高的磁场，光谱分辨率增加。
由于较高的谐振因子填充因子，对有限量的样品的检测灵敏度增加。
在研究无序系统研究中的方向选择性提高。
由于较大的微波量子能，具有较大零场分裂的自旋系统的可访问性。
更好地分离不同核的endor光谱。
低频核自旋的端孔可检测性提高。
由于二阶效应在高场处的减少而简化了光谱。

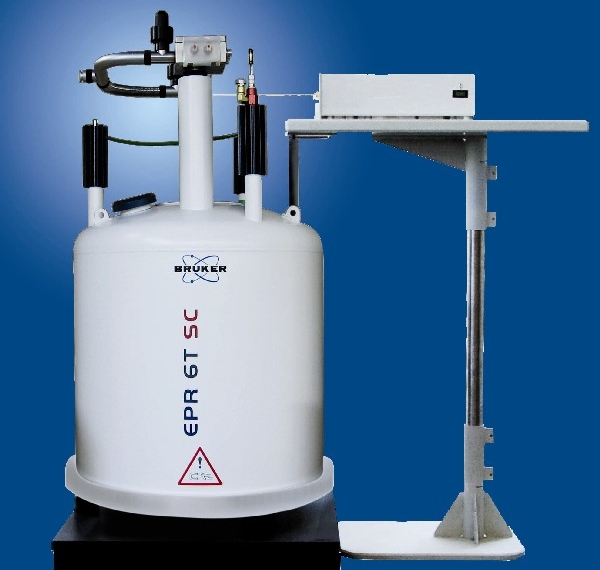

EPR 6T SC：W波段超导磁铁

第二代W波段超导磁铁具有水平场，具有6 T扫距离的主盘管，永久性导线和2千克高分辨率扫荡线圈。与类似设计相比，最先进的磁铁设计具有主管的永久铅和扫描线圈的固定导线。主和扫描型线圈都连接到新开发的电源。简单安全的操作是通过新的软件接口完成的，该界面仅通过鼠标单击即可在两种操作模式之间切换。

W频桥高功率升级

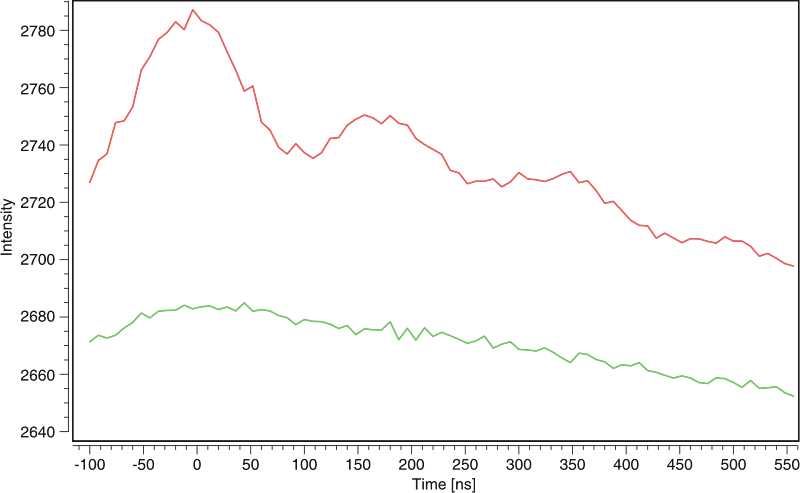

4脉冲鹿的时间迹线：400 MW高功率升级（红色，上）和100 MW高功率升级（绿色，下）

对于脉冲EPR测量值，需要短脉冲和大型激发带宽（ESEEM，鹿和FT），可以使用三个W波段桥升级：2 W，400 MW和100 MW高功率升级。具有标准W波段谐振器的400 MW高功率升级可实现脉冲长度（90^o）16 ns。而100 MW的高功率升级通常会实现脉冲长度（90^o）40 ns。
在4脉冲鹿实验中很容易观察到400 MW高功率升级的好处。与100 MW高功率升级所需的较长脉冲相比，较短的脉冲长度导致鹿光谱中较高的信号到鹿光谱中的噪声。
