湿式クラッチ材料のスクリーニング

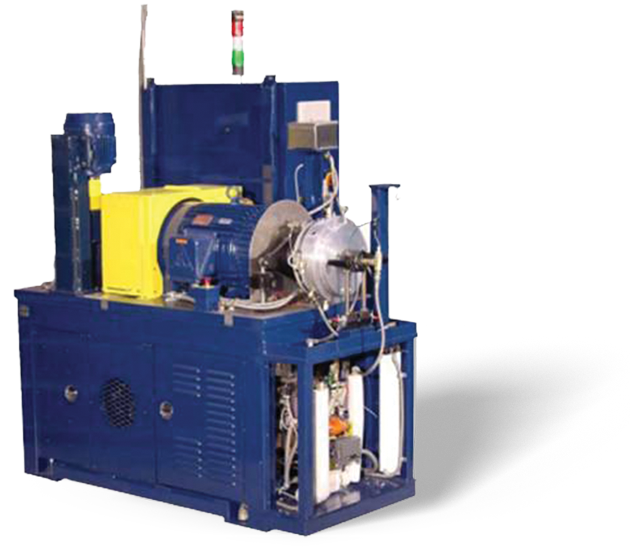

オートマチックトランスミッションにおけるスムーズなクラッチ操作は,摩擦係数(咖啡)の速度依存性に強く結びついています。晶澳SO M348やSAE No.2摩擦試験機で実行される他のOEM固有の試験プロトコルのような実物大のクラッチ試験が摩擦データを得るために一般的に使用されていますが、これらの試験は高価で時間がかかります。さらに、各新しい摩擦材のレシピまたはプロセスの変更の評価には、フルスケールのクラッチ部品の製造と組み立てが必要です。開発時間とコストの大幅な節約は、本格的なクラッチ試験の前に実験室で摩擦材料をスクリーニングすることによって実現できます。

クラッチ性能の証明

湿式クラッチとも呼ばれる自動変速機用クラッチは,小型化されたサイズでより高い比トルク容量の要求が高まっています。競争の激しいビジネス環境でこの要求を満たすために,材料設計者やクラッチ設計エンジニアは,解析モデルを使用することで製品開発期間を短縮することができます。このようなモデルを使用して,多くの設計と材料の変更を検討することができ,システム性能への影響を評価することができます。クラッチとブレーキの重要な性能特性として,HVN(ハーシュネス,振動,騒音)応答と呼ばれるものがあります。HVNは咖啡の摺動速度依存性と強く結びついています。摺動速度の増加に伴い,咖啡は安定した,またはわずかに増加する値を示すことが望まれており,また,広い範囲の接触圧力においても,咖啡は安定した値を示すことが望まれています。また,摩擦はシステムの特性であり,材料の特性ではないことはよく知られています。そのため,設計作業で解析モデルを使用することの利便性は,モデルの検証,特に新しいクラッチ材料の摩擦挙動の必要性によって緩和されています。さらに,ベンチトップ試験は,フルスケールの装置やシステムと比較して性能を証明するという,その後の負担を満たさなければなりません。

シミュレーションのサイズ効果

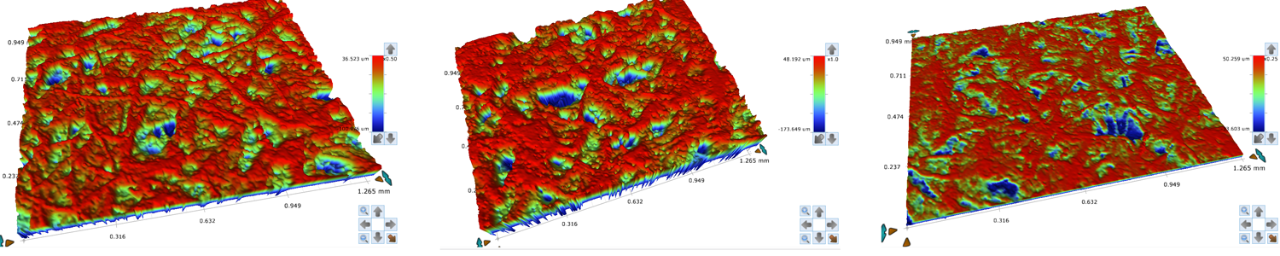

接触圧力,摺動速度および温度は,適切なシミュレーションのための明白な選択であるが,ベンチトップ摩擦材試験では,最小接触サイズも重要である。これは,クラッチ材料の非均質性のためであり,すべての構成要素だけでなく,表面粗さと気孔率のリザーバーとチャネリング効果を含める必要があるからです。このような表面テクスチャのばらつきは,ブルカー白色光干渉計(WLI)を用いて得られた3 d地形画像を介して,右の画像に示されています。接触が小さすぎると,摩擦に対する不均一な組成と表面粗さの両方の効果が失われ,ベンチトップ試験では実際のトライボシステムを適切にシミュレートすることができません。

スクリーニング試験結果

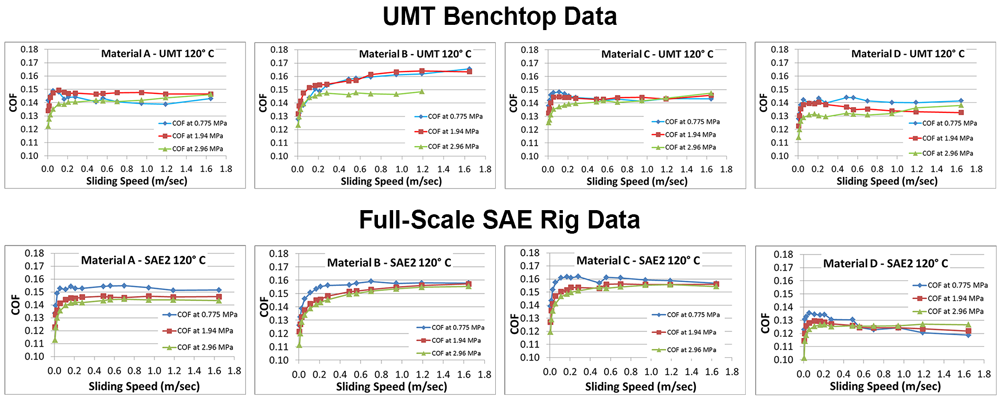

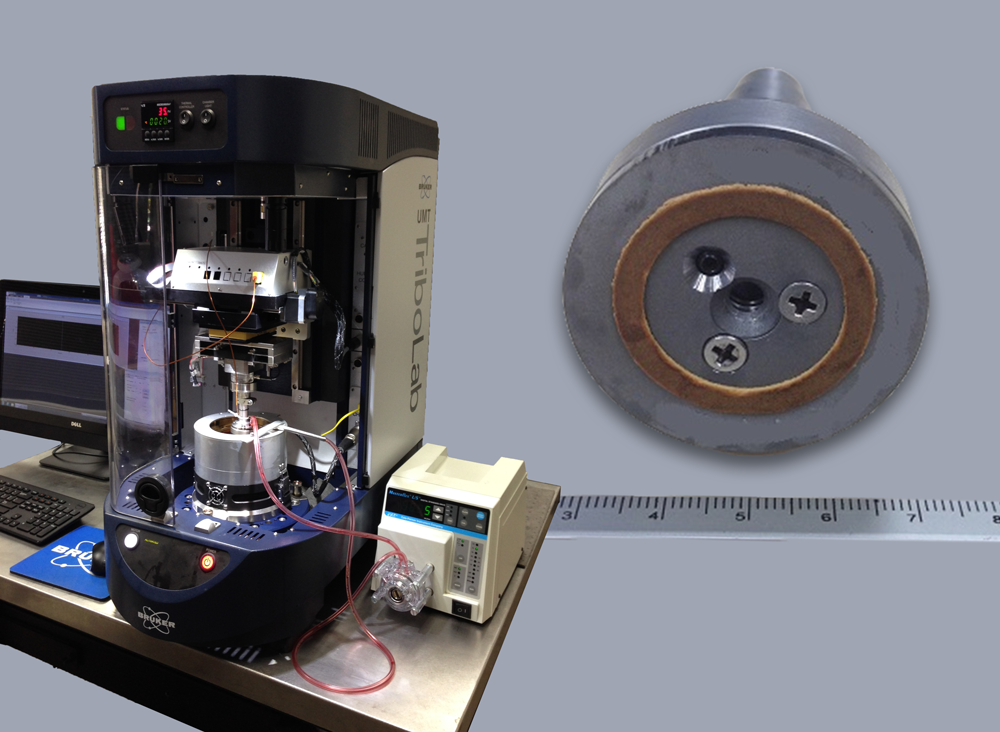

右の画像は,城市轨道交通TriboLabベンチトップシステムと実物大試験装置の両方で120℃で実施した段変速クラッチ材料試験の咖啡結果を示しています。相対順位,速度の関数としての曲線の形状,および各材料の咖啡の大きさにおいて非常に良い一致を示しています。

咖啡対速度曲線に正の傾きが材料Bに見られ,クラッチ設計モデリングに使用するための実行可能な選択となりました。ブレークアウェイ咖啡と速度ランプを含む他のサブスケール試験シーケンスもまた,フルスケール試験からのデータと非常に良い相関関係を示しました。
