MuVi SPIM LS
Punti salienti
MuVi SPIM LS成像实时样品与速度

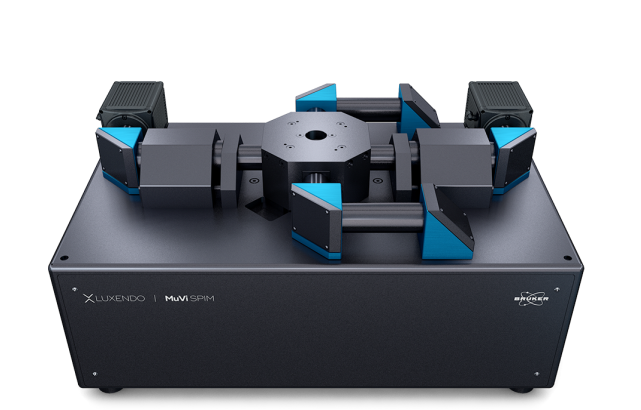

MuVi SPIM LS具有水平设置，设计用于快速成像大量生物物体。独特的四轴概念与双面照明方便了样品的四个正交视图，而不需要旋转。
Caratteristiche
照明和探测
MuVi SPIM可以在3D中实现300纳米的分辨率(波长为500纳米)，实现实时成像，不受光毒性影响。
两个尼康CFI Plan Fluor 10x w0.3 NA水浸物镜将两个从相反方向对准的光片投射在样品上。检测包括两个高数值孔径奥林巴斯20x 1.0 NA或尼康16x 0.8 NA水浸物镜。一个额外的放大倍率改变导致总放大倍率范围从12倍到33.3倍。
MuVi SPIM LS设计
力士数据-全面的数据处理和存储解决方案
尖端的生物成像，如光片显微镜，以及超分辨率或双光子成像，产生了大量的数据，需要为研究人员提供关于他们的样本的所有相关信息。然而，数据的存储、传输和处理仍然是一个挑战。
环境控制
MuVi SPIM可配备环境控制。基于Peltier的水冷/加热系统可用在MuVi SPIM中，以保持浸泡介质在均匀的温度，同时加热的盖子防止凝结。温度可在20-37°C之间调整为最佳孵化条件。
此外，MuVi SPIM还提供精确和稳定的环境控制(即CO2阿,2N2和湿度)。CO的不同组分的气体浓度范围在0 - 15%之间2O - 21%2H - 99%2O(湿度)。气体加湿器提供了精确调节的反馈控制。
Applicazioni
活的示例应用程序bob平台靠谱吗
浏览下面来自我们客户的应用程序数据。bob平台靠谱吗研究人员将MuVi SPIM LS应用于多种研究领域，包括胚胎发生和发育生物学、类器官、细胞培养、神经生物学和神经发育、植物等。
果蝇胚胎发育
表达His2Av-mCherry作为荧光核报告者的转基因系。果蝇胚胎成像几乎整整一天(4 × 200片/ 30秒)。在MuVi SPIM上成像。
礼貌:
西莉亚·史密茨和斯坦尼斯拉夫·y·谢瓦采曼
分子生物学系
普林斯顿大学，新泽西州，美国
斑马鱼胚胎发育
表达组蛋白hah - gfp的斑马鱼胚胎从原肠后期到15-17胚芽期每6分钟成像一次。在MuVi SPIM上成像。
礼貌:
Andres Collazo
加州理工学院，帕萨迪纳，加利福尼亚州，美国
以及:课程教师和2017年斑马鱼课程的参与者
海洋生物实验室(MBL)
伍兹霍尔，马萨诸塞州，美国
小胶质细胞对轴索损伤的反应
采用红外激光消融(MuVi SPIM)方法对斑马鱼脑内神经元轴突进行选择性解剖。消融30分钟后，4个小胶质细胞到达受损轴突。
图片来自:
de Medeiros, G.， Kromm, D.， Balazs, B.等。用超短红外激光脉冲在光片显微镜下操纵细胞和组织。科学报告10,1942(2020)。https://doi.org/10.1038/s41598-019-54349-x
斑马鱼的眼睛
在MuVi SPIM上拍摄的斑马鱼眼睛。
礼貌:
Anja Machate和Michael Brand
德累斯顿再生疗法中心(CRTD)，德累斯顿工业大学
德国德累斯顿
Specifiche
规范
| 照明 | 检测 |
有效放大 |
的视野 | 像素大小 | 光学分辨率 |
| 10x / 0.3 NA | 奥林巴斯20x / 1.0 NA | 16.7倍 22.2倍 33.3倍 |
800µm 600µm 400µm |
389海里 293海里 195海里 |
300海里 |
| 10x / 0.3 NA | 尼康16x / 0.8 NA | 12.0倍 16.0倍 24.0倍 |
1110µm 832µm 555µm |
542海里 406海里 271海里 |
375海里 |
照明光学
- 从440到660纳米的色差校正
- 通过光束扫描生成光片
- 柔性光片厚度(2µm ~ 8µm)
- 2个尼康CFI Plan Fluor 10x w0.3 NA水浸物镜
- 两个相同的照明臂
检测光学
- 两个奥林巴斯20x 1.0 NA或两个尼康16x 0.8 NA水浸物镜
- 2个相同的检测臂，每个都配有快速过滤轮(10个位置和相邻位置之间的50毫秒切换时间)
- 滤波器适用于所选的激光线
- 2台高速sCMOS摄像头滨松Orca Flash 4.0 V3
- 最大帧率>满帧时80帧(2048 × 2048像素，6.5 μ m × 6.5 μ m大小)，子帧裁剪时高达500帧
- 峰值量子效率(QE): 82% @ 560纳米
软件
软件
Luxendo的直观用户界面提供了一个简单的设置和多维实验的执行，而实时控制由一个嵌入式控制器处理，以确保微秒精度的计时独立于PC的性能波动。
所有连接设备的精确定时控制是可靠实验结果的先决条件。完全控制数据流到存储以及gpu支持的图像处理进一步补充了整体性能。
电子、显微镜、软件和计算机
- 带有开放通信接口的嵌入式显微镜软件:有文档的API，基于TCP/ ip的通信
- 交互式显微镜控制和实验设计的灵活GUI
- 256gb内存，Intel双8核CPU
- 用于数据流的高速RAID控制器，在RAID 0中本地存储8×4 TB
- GeForce RTX 3070显卡
- 2 × 10gbit /s, 2 × 1gbit /s，可选2 ×光口
- 43英寸4k超高清显示屏
