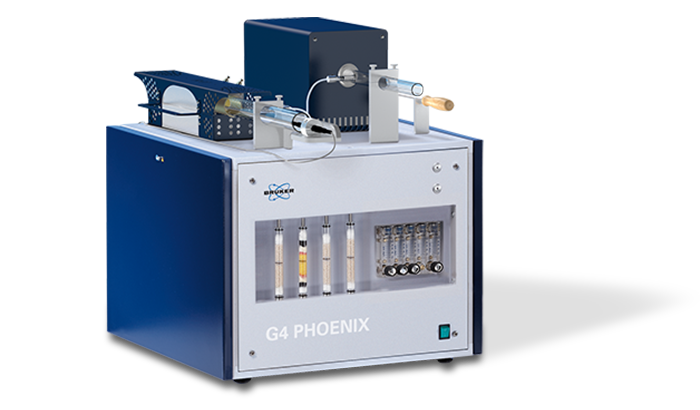

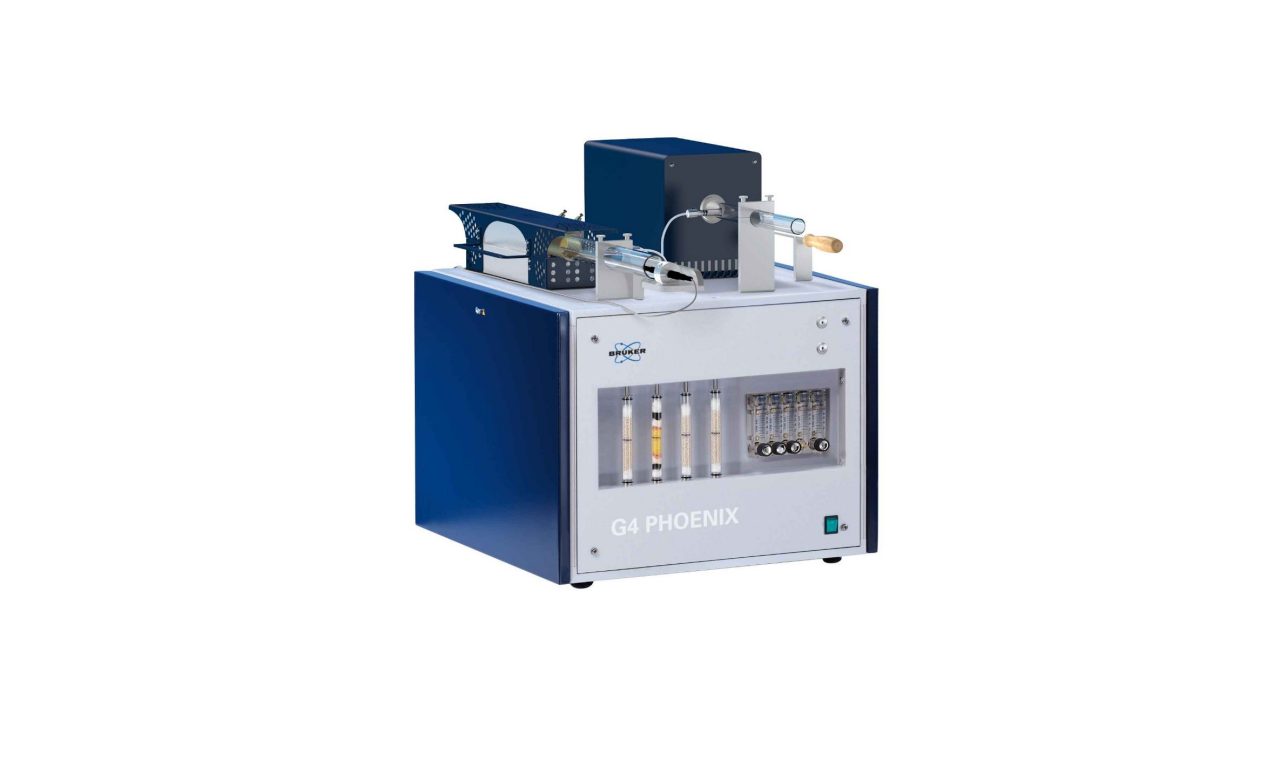

G4 Phoenix DH
避免抵抗，氢引起的破裂和其他昂贵的失败
准确，快速扩散的氢测量
热解吸质谱（TDM）
LoMásDestacado
一个任务的唯一解决方案：最佳氢
ppb（ng/g）
氢检测极限
高度敏感的热导率检测器可将分析降低到子PPM范围，而可选的质谱仪允许在低Ng/g范围内进行检测极限。
30毫米
炉管的直径

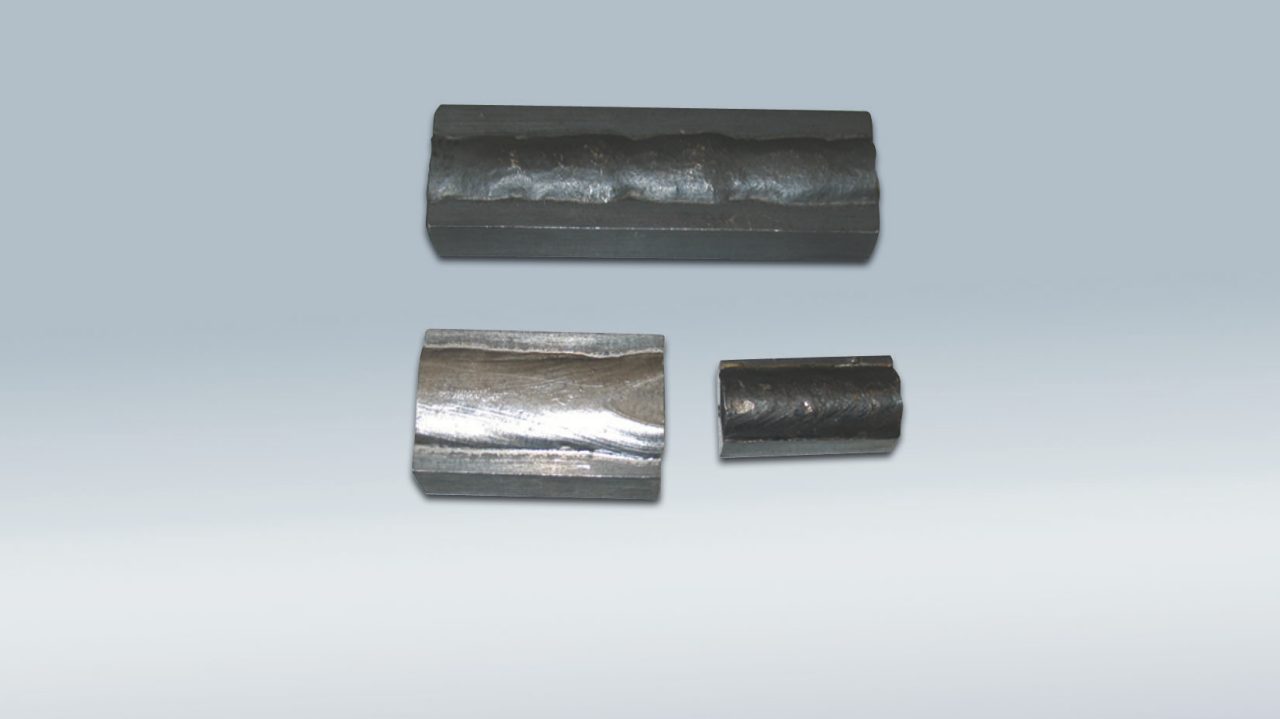

适合根据AWS A4.3接受大型样品，例如钣金或焊接样品。
10卷
自动气体剂量校准系统的
确保在广泛的动态范围内校准的线性和可追溯性。
准确且快速扩散的氢测量值使您避免拥sit缩，氢诱导的裂纹和其他昂贵的故障。
氢诱导的损伤是一种广泛而可怕的现象。在焊接过程中，氢是由水蒸气的解离（例如湿度）或焊接弧中的碳氢化合物产生的，并且熔融金属可以迅速捡起氢。一旦进入金属，氢原子就可以在金属的微观结构内迅速扩散。扩散的氢会导致氢诱导的裂纹（也称为冷或延迟开裂），其中组件在机械应力的影响下失败 - 突然而没有事先指示。因此，由于氢，氢诱导或辅助裂纹（HAC/HAC）或氢延迟裂缝，可扩散的氢对于评估至关重要。
G4 Phoenix DH，利用载气萃取液，以快速自动确定各种矩阵中的扩散氢。
关键好处：
- 具有专用参考气通道，热交换器和NG/G分析能力的高端，长期稳定的热导率检测器（TCD）
- 独特的红外（IR）炉具有低热质量，可用于准确的温度控制，可编程快速加热（和冷却）最多900°C接受大型样品
- 可选的热电偶套件，用于直接样品温度读数
- 额外的电阻加热炉，可用于更高的温度，最高1100°C作为选项
- 在整个测量范围内通过氢或氦气校准的自动且可靠的气体校准，该集成气体给药单元具有10个不同的体积
- 外部采样罐的可选接口覆盖ISO 3690的GC方法
- 具有四极质谱仪的G4 Phoenix MS将检测极限提高了一个以上的数量级，从而评估了超低扩散氢浓度或同位素的评估，并研究了钢铁中不同氢陷阱的研究
受益人
为什么我需要扩散的氢分析？
氢引起的破裂和封闭是一种危险的现象。尽管高强度的钢和氧化铜等级特别容易受到氢的含量，但可扩散氢的吸收会影响更多的金属，但在很大程度上取决于环境和过程条件，例如环境水分。在每个机械，热和电力制造步骤中，尤其是在焊接和焊接过程中，都有引入氢的风险。
G4 Pheonix应用的快速方法可以在不到30分钟的时间内提供结果，而传统方法则需要多天。因此，这是唯一允许可行焊接测试进行扩散氢的方法。这使用户可以在完成之前优化其流程以避免昂贵的故障。
第一个元素的专家：氢
带双炉的G4凤凰

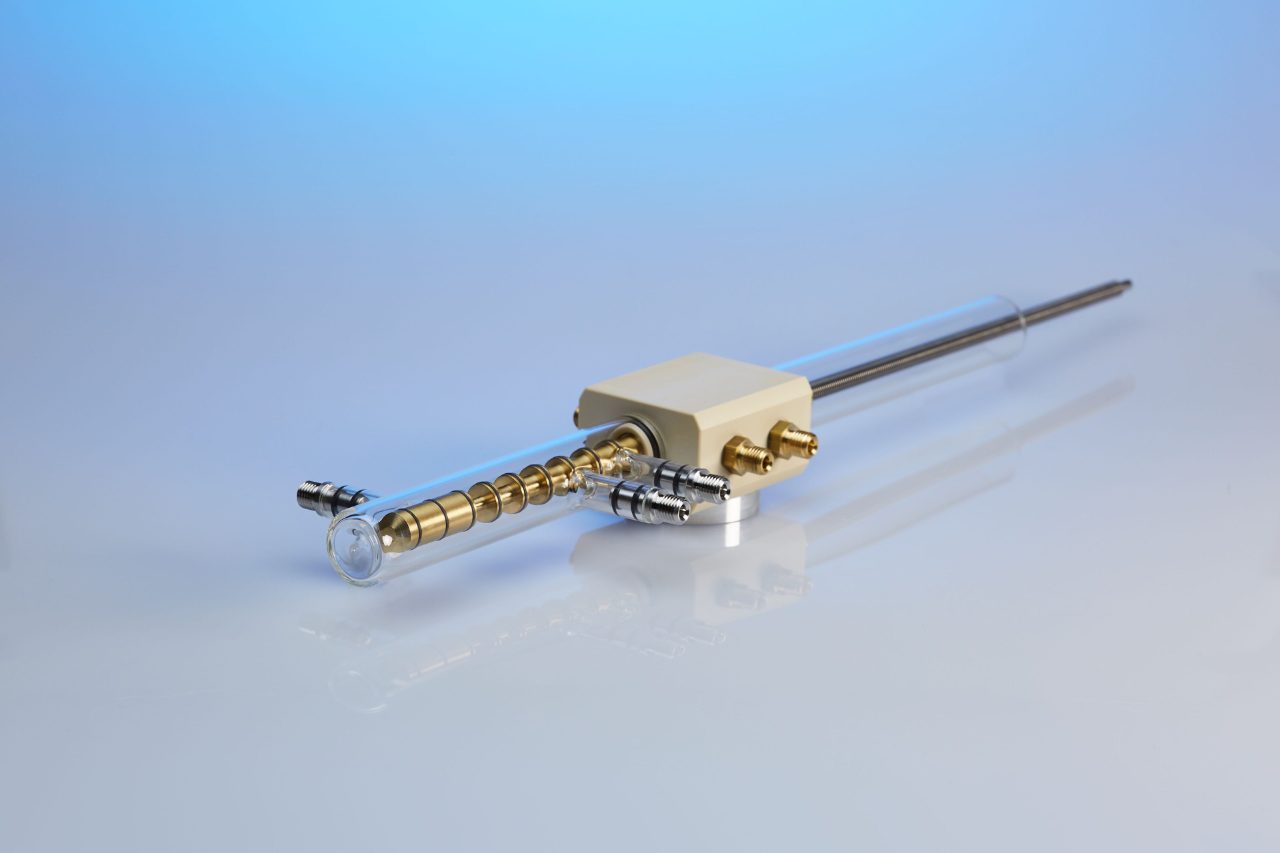

无标准校准氢校准的独特气体校准

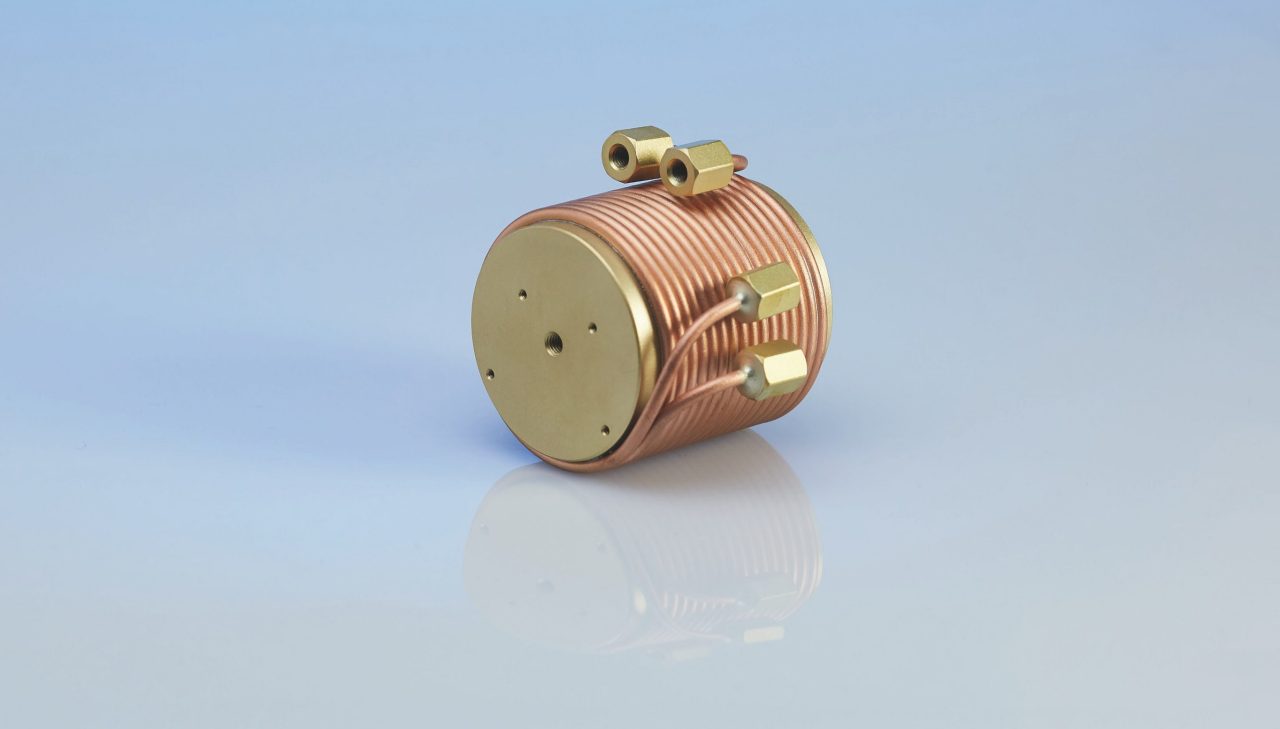

双通道TCD与热交换器相互交换器

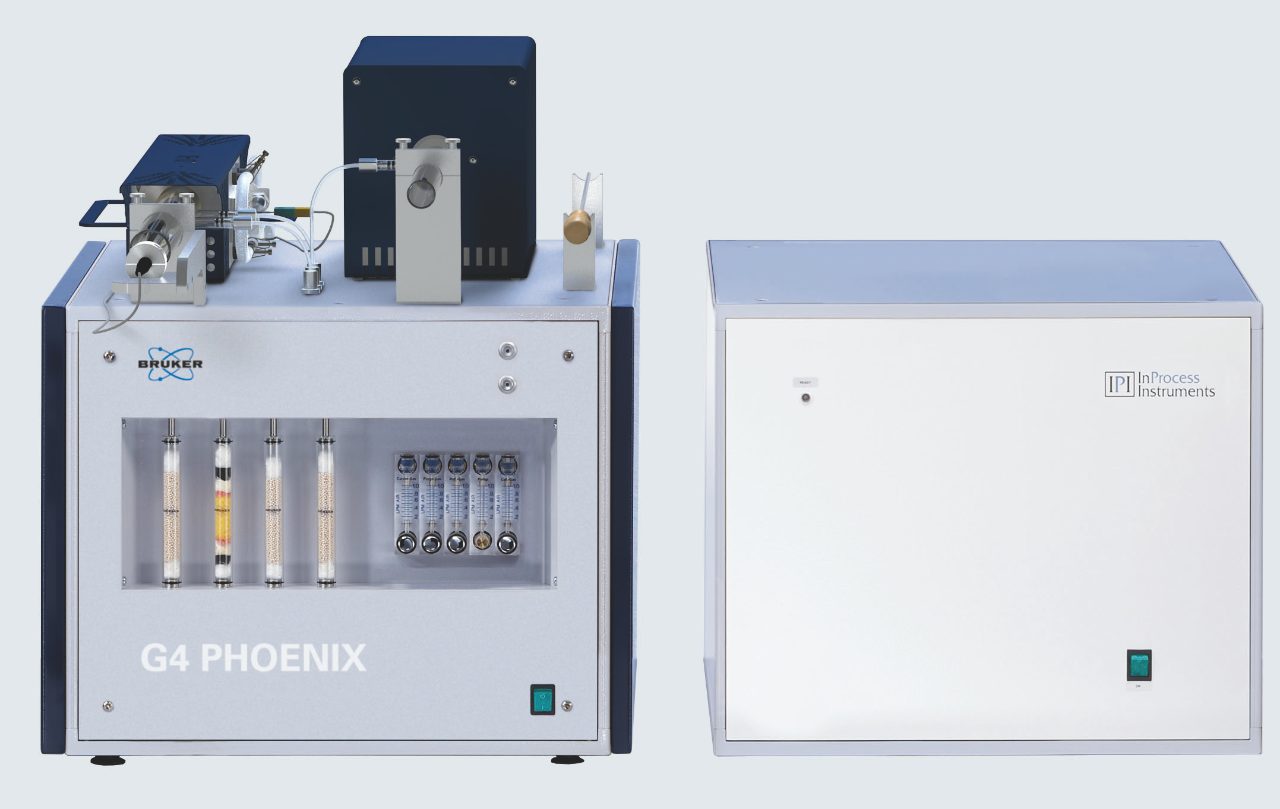

带质谱仪的G4 Phoenix MS
Aplicaciones
Espcecificaciones
G4凤凰规范
| 规格 | 益处 | |
| 探测器 | ||
| G4凤凰 |
带有参考通道和可调节增益放大器的热导率检测器 |
可靠，可调节的范围，自由漂移 |
| G4 Phoenix MS |
质谱仪，m/z范围1-100 AMU，单四极杆，优化的EI源和通道探测器 |
独特的质谱性能 |
| 炉 | ||
| 红外加热 |
IR炉UOP至900ºC，I.D。石英管30毫米，水冷却，光导热电偶套件，用于直接样品温度读数 |
精确的温度控制，柔性加热程序，接受大型样品 |
| 电阻加热（选项） |
额外的电阻加热炉高达1100ºC，I.D。石英管18毫米 |
多相双链钢中的残留氢 |
| 载气 |
氮99.995％纯度，最小。2条（〜50 psi），99.9990％纯度用于痕量分析 |
使用可再生分子筛的预先清洁 |
| 校准气体 |
具有纯气体（H2或HE）或经过认证的混合物（每个组件99.999％纯度），具有10个单独体积的自动气体剂量校准系统 |
轻松，精确的气体校准，无标准，可追溯到P，T，V |
| 冷却水 |
1 l/min @ 3 bar（44 psi） |
快速冷却，标准的自来水兼容，带水阀的节水设计，冷却器也可能 |
| 电源 |
||
| G4凤凰 |
230 VAC（±10％），50-60 Hz，2200 VA | 行业标准功率和当前配置 |
| 质谱仪 |
230 VAC，50-60 Hz，250 VA |
|
| 尺寸和体重 |
||
| G4凤凰 | 630 x 700 x 670毫米（w x d x h），重量〜50 kg | |
| 质谱仪 | 630 x 640 x 480毫米（w x d x h），重量〜60 kg |
