开放和封闭孔隙网络的可视化和表征

孔隙度分析是指“空隙率”的测量和空隙的表征。在许多应用领域中，孔隙分析对于理解三维结构及其力学性能至关重要。例如，在骨骼研究领域，孔隙度是骨骼整体机械强度的参数，而石油工程师感兴趣的是孔隙网络的连通性，以便在石油和天然气应用中输送液体。bob平台靠谱吗孔隙度分析指的是对空空间的计数和其连接的表征。空的空间要么被四面的材料完全包围，使其成为一个封闭的孔隙，或者如果空的空间不是完全封闭的，但在3D的某个点上，它可以找到与物体外部空间的连接，它被定义为一个开放的孔隙。

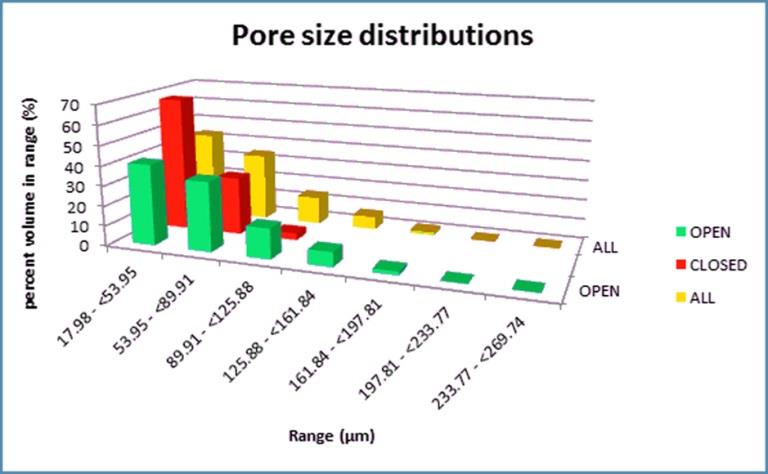

用传统的二维成像方法来评估孔隙网络的连通性并非易事。x射线显微术独特地提供了完整的3D图像。利用3D技术可以直接量化开放孔隙度和封闭孔隙度。SUITE，包含在所有Bruker XRM解决方案中的软件套件。bob电竞安全吗综合分析包括所有评价孔隙的详细信息，如表面、体积和质心位置。

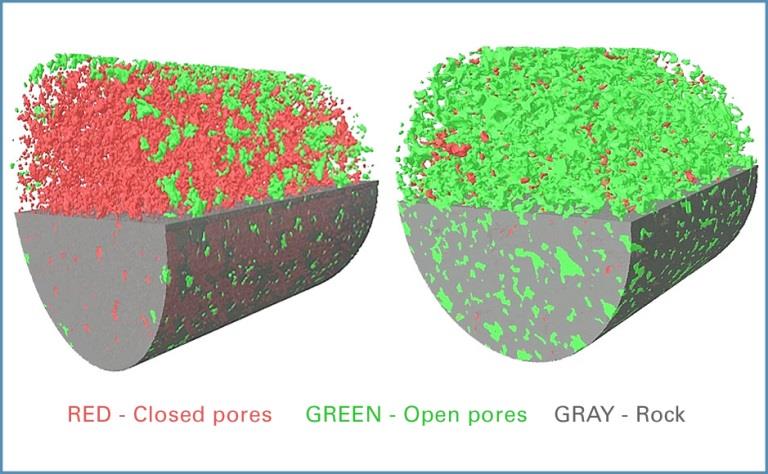

在解释数据时，开放和封闭孔隙度的可视化非常重要。3D可视化不仅仅是“漂亮的图片”，探索3D中可用的技术和工具是值得的。套件软件。计算出的特征属性的可视化表示可以帮助理解在执行上一节所述的孔隙度分析时生成的数字的含义。下图很好地说明了右侧样本的开放孔隙度(以绿色显示)是如何衡量样本本身的，而左侧岩石的开放孔隙度报告值是人为的，是由于样本钻孔或VOI选择。事实上，左边的岩石包含一个封闭的孔隙结构，不可能输送气体或液体。

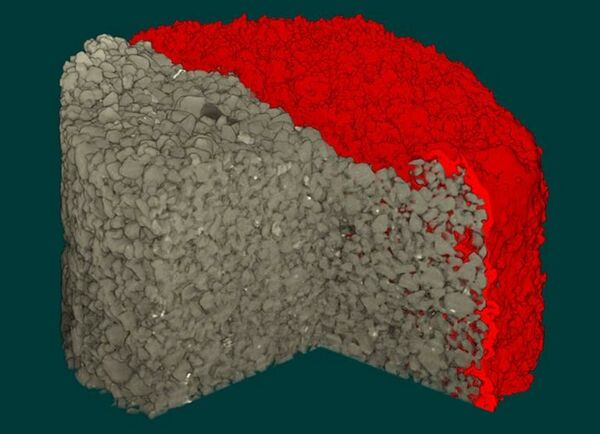

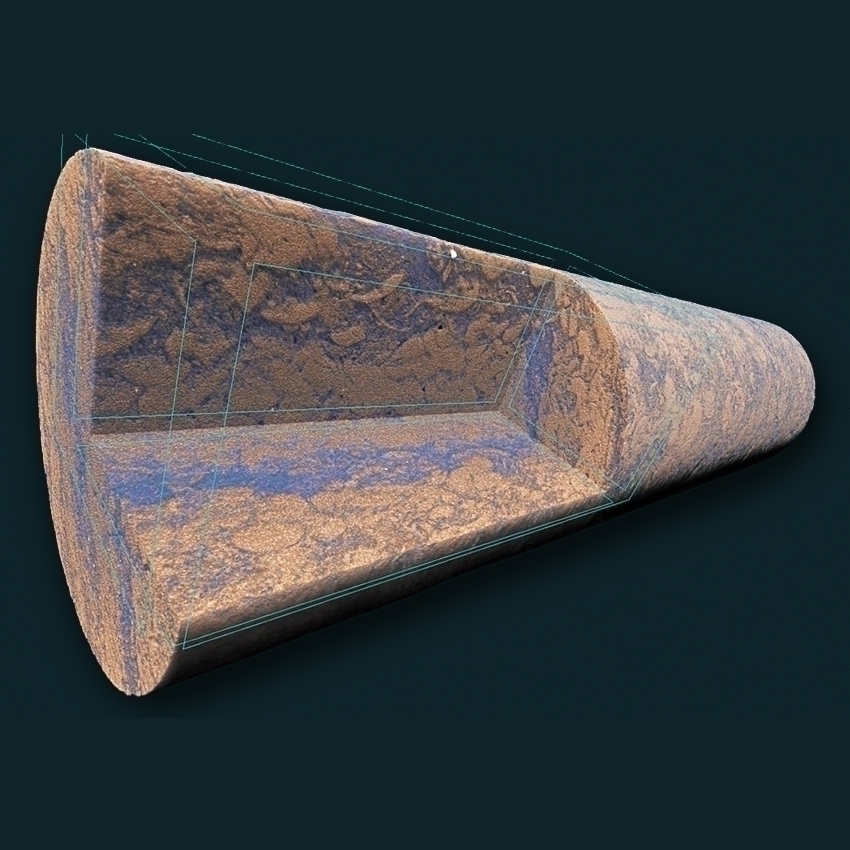

CTVox(体渲染)是迄今为止3D.SUITE中最简单和最知名的可视化工具。CTVol(表面绘制)提供了互补的可视化选项，可以分别生成开放和封闭孔隙网络的彩色编码图像。
